　　　　　　　　Creo3.0 STL数据文件测量体积
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
要点：小平面编辑环境的基本操作
作用：直接处理逆向数据,节省时间.(例:3D打印成本价格评估)
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

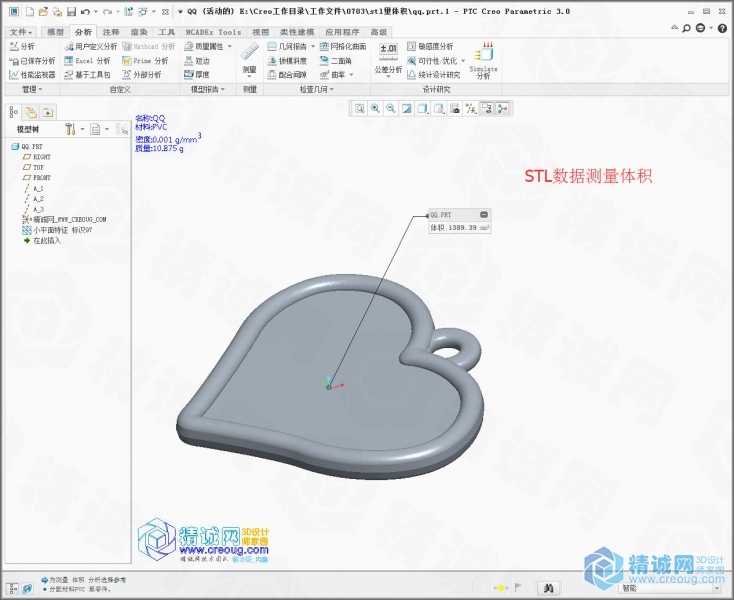

效果图:

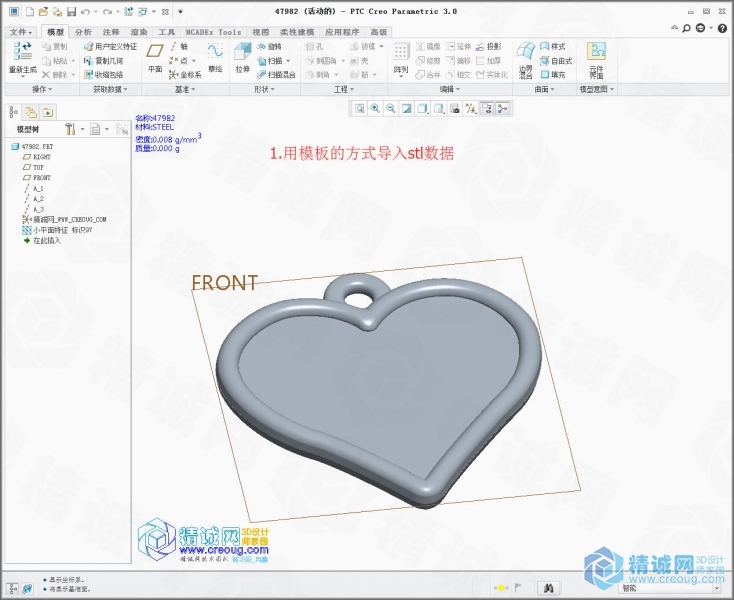

1.用模板的方式导入stl数据．


2.由于测量体积需要一个完全封闭的模型，打开线框显示之后我们发
现这个stl有破洞(图中黄色线条显示),所以我们右键编辑定义进入小平
面编辑环境来进行破洞的修补．

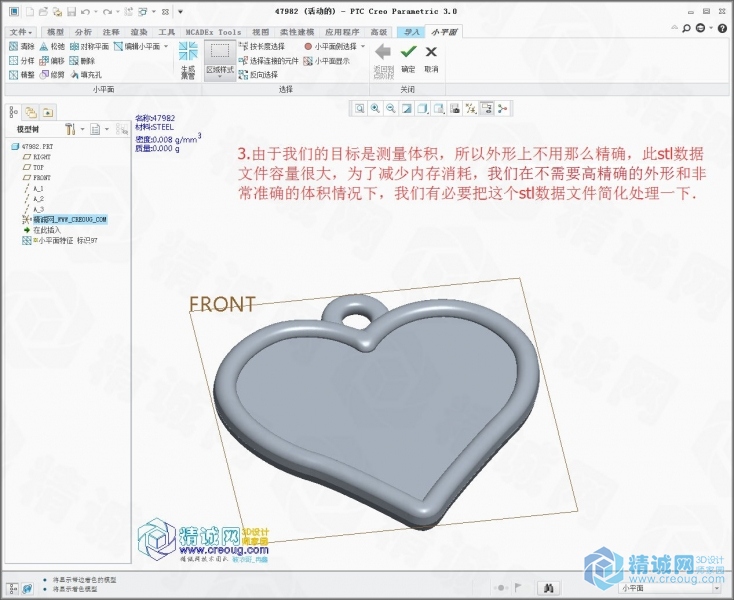

3.由于我们的目标是测量体积，所以外形上不用那么精确，此stl数据文
件容量很大，为了减少内存消耗，我们在不需要高精确的外形和非常准
确的体积情况下，我们有必要把这个stl数据文件简化处理一下．



4.点击"清除"，清除一下多余的无用三角面．


5.用"分样"命令减少小平面数量，这里我输入5%.


6.点击"生成集管"命令，选择"打开"类型，点击预览，我们会发现中间
分割的间隙会被自动缝合．现在只剩下中间上下两层小平面需要我们手
动缝合．



7.选择"编辑小平面"，选择"添加小平面"，选择如图三个顶点或者选择
任意的三个顶点，软件会自动建立一个三角面．

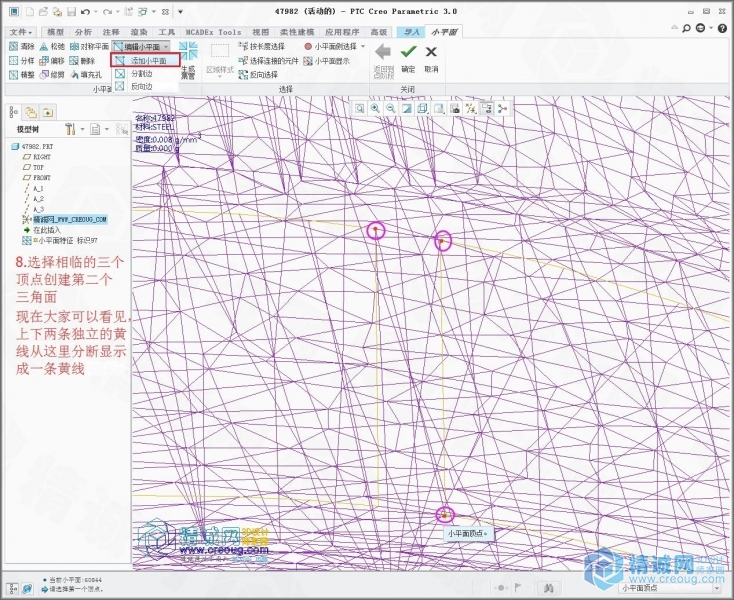

8.选择相临的三个顶点创建第二个三角面，现在大家可以看见上下两条
独立的黄线从这里分断显示成一条黄线．

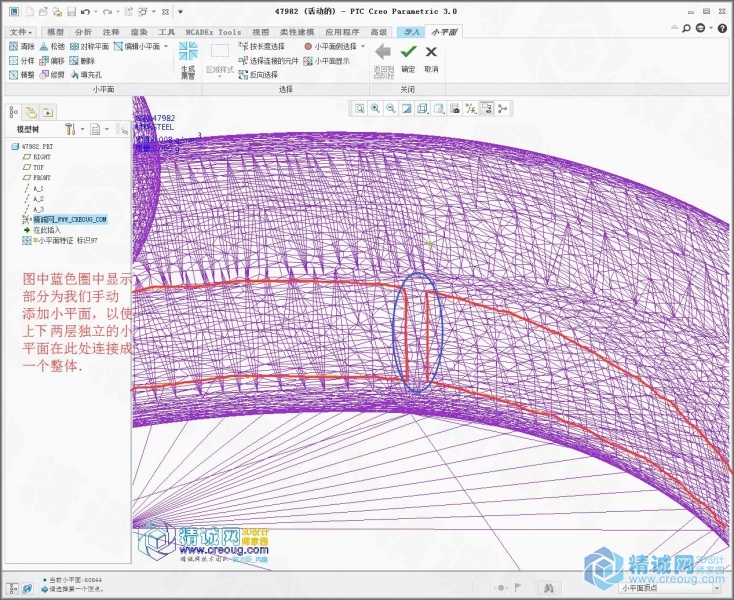

图中蓝色圈中显示部分为我们手动添加小平面，以使上下两层独立的小
平面在此处连接成一个整体．



9.点击"填充孔"，填充类型选择平整，勾选"选定"，单击旁边的箭头，
选择如图所示的破洞，确定．



10.确定之后，我们会发现破洞被我们填充，现在模型所显示的颜色表示
，我们的stl模型已经完全封闭，那么接下来就可以进行体积的测量．

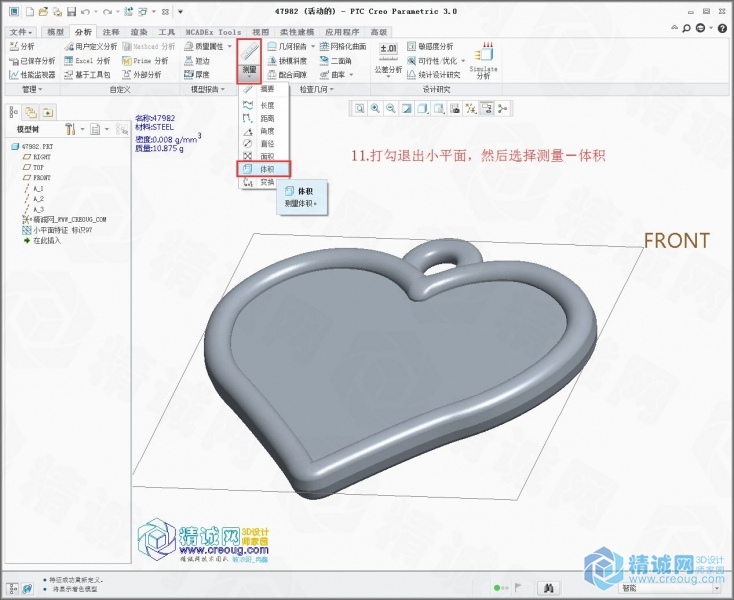

11.打勾退出小平面，然后选择测量－体积．

12.这里由于stl数据偏离坐标系很远，而体积的提示点就位于坐标系上
，所以大家可以看到体积的指示线端点并没有在stl数据上，这个无关紧
要．现在我们的体积已经测量出来，由于stl数据是经过我们简化处理过
，与原始导入的数据有误差，所以如果你想获得更精确的测量数据，在
简化stl的时候不要简化得太激烈．
