NX2212特征算法基础教程之直线创建

有情感的NPC

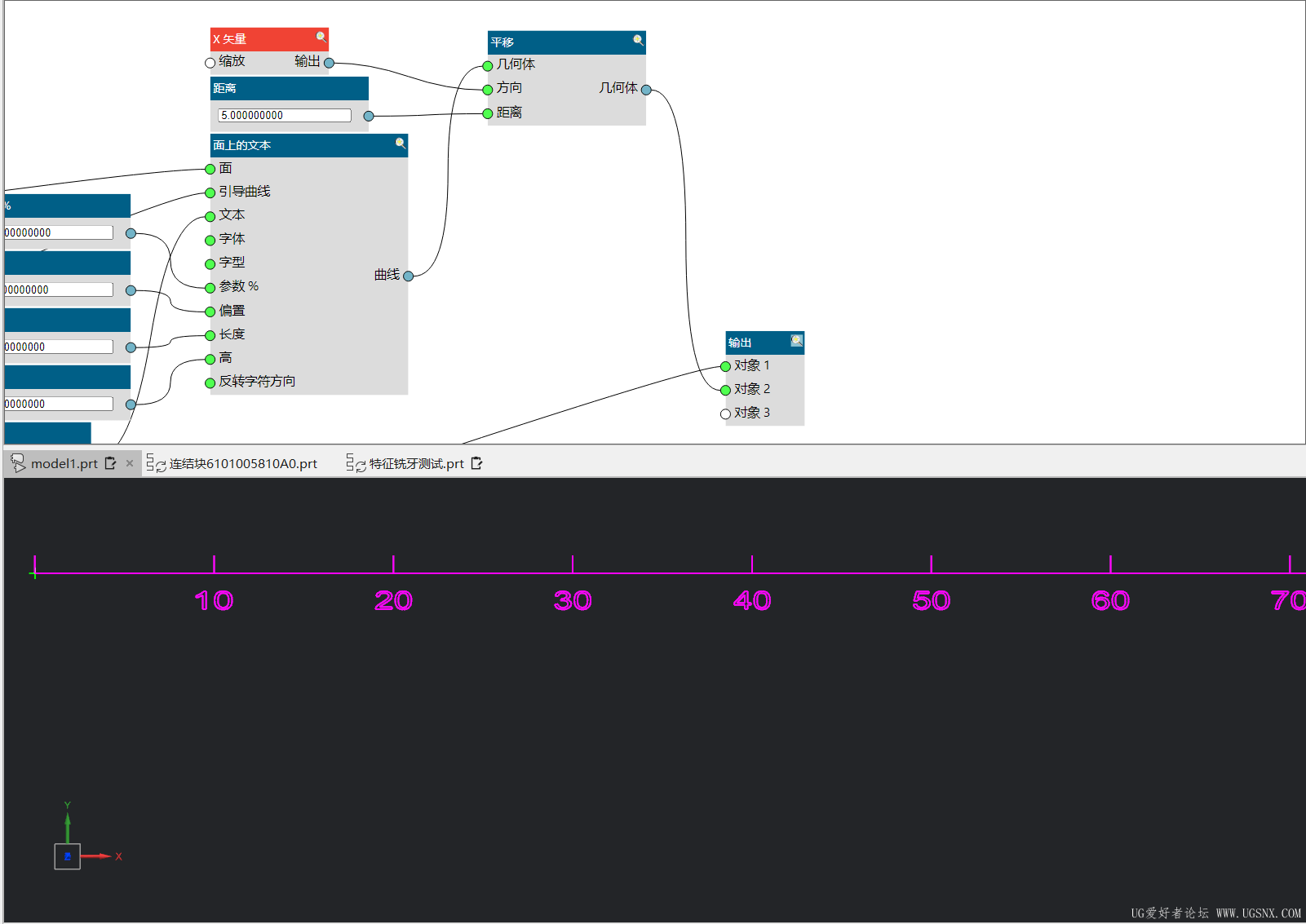

NX2212一步算法特征做出刻度数字
https://www.ugsnx.com/thread-328629-1-1.html
(出处: UG爱好者)


分享了一篇教程，感觉很多小白可能会看不懂，特征算法这个功能应该是一个比较新的功能，具体是哪个版本出的我也不知道，至少在NX12.0里是没有的吧，然后网上的教程其实也相对较少。这个特征算法算是一种新的建模方式，否则也不能做到一个特征做出这个数字阵列吧



所以写一些基础点的给大家，我自己其实也是刚刚开始研究的

特征算法命令入口

进入来后界面是这样的

在左侧-几何体-曲线里找到按方向的直线节点拖动进空白处，双击它也可以添加

左侧是输入点，右击一个输入点可以创建输入，红色的都是必须要输入的

创建输入点后要选择点

选择坐标原点后确定

再拖一个矢量方向进来，方向为X轴然后连接到直线节点的方向

连接方法就是从输出到输入分别单击两个点

然后再选择一个整数拖进来，整数顾名思义就只能创建整数，你也可以右击长度创建输入，默认是可以创建小数的。

然后连起来，这时你会看到左侧的三个输入点都绿色了

这时候可以点击这个放大镜按钮进行预览，预览窗口在下方

确认没问题后右击这个线进行输出，这样就会输出到特征算法这个特征了，不创建输出的话你完成后在外面是看不到这个线的。


然后点击完成

线就创建好了



双击它可以修改输入参数



右击编辑定义可以重新进入特征算法编辑界面



你可能会问，我直接用直线命令创建多方便，为什么要用这个？


确实，直线我们也可以在建模环境创建好进入特征算法直接选择使用，这篇文章主要介绍下操作，后面写到的一些东西想要在建模环境下创建可能就比较难了。


NX2212结果文件： _model2.rar (33.71 KB, 下载次数: 17)

2023-1-10 16:01 上传

点击文件名下载附件
下载积分: G币 -1

刀帅

厉害了

人丑嘴不甜

我怎么找不到
