哪位大神能帮我画这个东西啊？

liulinch · 发表于 2020-5-24 22:39:34

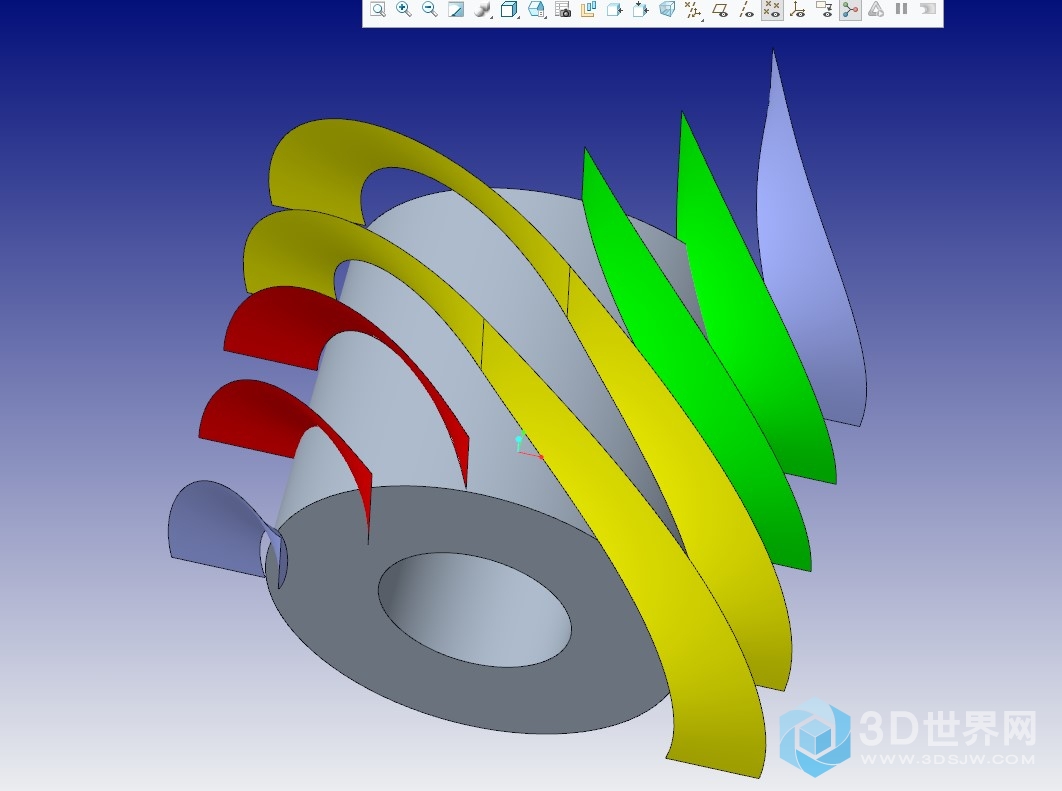

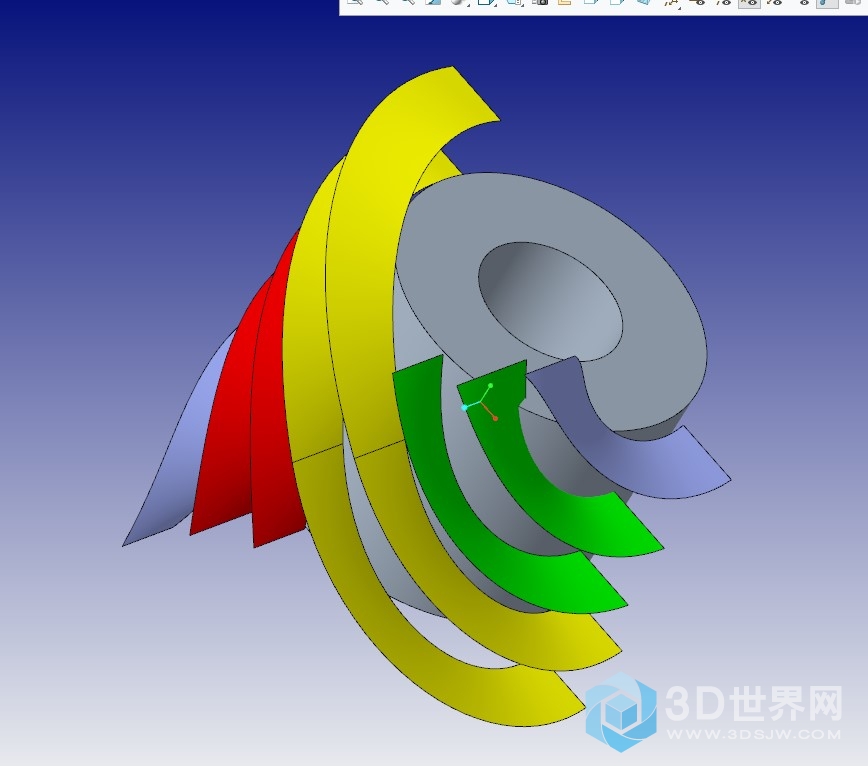

找了很多资料，研究了三个晚上，画出了六等份，驱动角180度的1型圆柱凸轮驱动面，第一次太难画了

Ｇ丶Ｊ · 发表于 2020-5-25 08:56:33

liulinch 发表于 2020-5-24 22:39
找了很多资料，研究了三个晚上，画出了六等份，驱动角180度的1型圆柱凸轮驱动面，第一次太难画了

大佬啊大佬

liulinch · 发表于 2020-5-26 14:31:35

liulinch 发表于 2020-5-24 22:39
找了很多资料，研究了三个晚上，画出了六等份，驱动角180度的1型圆柱凸轮驱动面，第一次太难画了

设计完成

liulinch · 发表于 2020-5-28 13:17:17

liulinch 发表于 2020-5-26 14:31
设计完成

更正下，最后一段做错了

潇风风 · 发表于 2020-5-28 20:41:57

liulinch 发表于 2020-5-28 13:17
更正下，最后一段做错了

厉害了
