哪位大神能帮我画这个东西啊？

斯温 · 发表于 2020-5-21 16:46:54

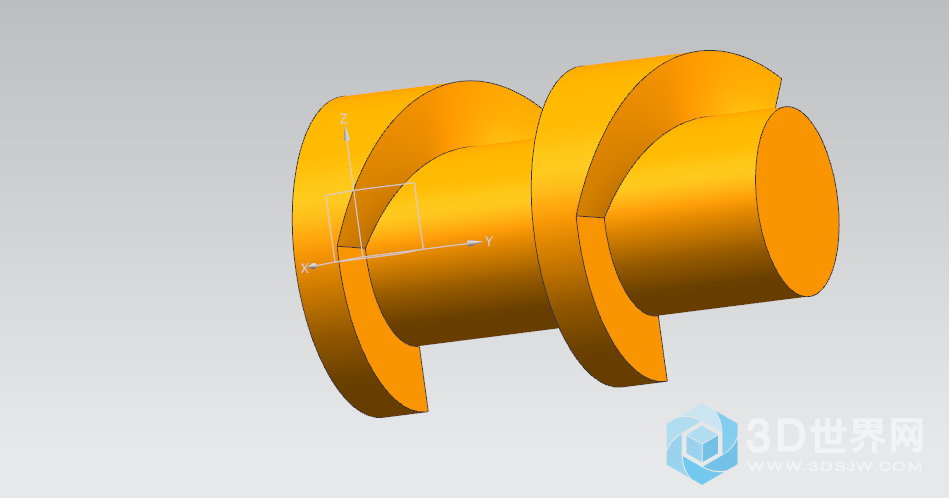

潦草的花的

liulinch · 发表于 2020-5-21 16:59:39

这是圆柱凸轮分度机构会设计的人不多吧？牵涉到很多参数，除非你有专业的设计软件，否则没有一定的理论功底根本画不出，本人从事机械设计18年了也就精通平面凸轮、共轭凸轮、弧面凸轮设计，有这方面需求的可以找我

liulinch · 发表于 2020-5-21 17:20:47

Ｇ丶Ｊ发表于 2020-5-21 15:32
螺旋120度的角度

那叫驱动角

qweqweswws · 发表于 2020-5-21 17:32:53

缺很多条件把

流星画雨* · 发表于 2020-5-21 22:03:55

虽然我没有画过，但是知道原理，就是上面圆盘运动时，受力要均匀，不能出现在导轨里冲击和来回碰撞，这就需要设计出一条曲线是等加速或等减速的，然后缠绕到圆柱上，沿这曲线铣槽就可以了。

Ｇ丶Ｊ · 发表于 2020-5-22 11:03:27

liulinch 发表于 2020-5-21 17:20
那叫驱动角

专业，大佬能画吗

Ｇ丶Ｊ · 发表于 2020-5-22 11:06:23

斯温发表于 2020-5-21 16:46
潦草的花的

差不多有那个意思啦

Ｇ丶Ｊ · 发表于 2020-5-22 11:07:49

liulinch 发表于 2020-5-21 16:59
这是圆柱凸轮分度机构会设计的人不多吧？牵涉到很多参数，除非你有专业的设计软件，否则没有一定的理论功底 ...

大佬，我现在其实就是想画这么个东西，分度盘结构已经设计出来了

Ｇ丶Ｊ · 发表于 2020-5-22 11:09:02

流星画雨* 发表于 2020-5-21 22:03
虽然我没有画过，但是知道原理，就是上面圆盘运动时，受力要均匀，不能出现在导轨里冲击和来回碰撞，这就需 ...

非常对啊大佬

正宗金大侠 · 发表于 2020-5-22 11:51:42

Ｇ丶Ｊ发表于 2020-5-21 16:31
其实就是个分度盘的凸轮啊！不过大佬画的不是我的那个零件的效果，方便加下微信吗18153269421

可以画的，加我13580981921

[求助] 哪位大神能帮我画这个东西啊？
