形状和位置公差(GD-T)

1127351594

形 状 和 位 置 公 差

主要介绍形状和位置公差标准，涉及的标准有：

GB／T1182－1996《形状和位置公差 通则、定义、符号和图样表示法》

GB／T1184－1996《形状和位置公差 未注公差值》

GB／T4249－1996《公差原则》

GB／T16671－1996《形状和位置公差 最大实体要求、最小实体要求和可逆要求》

GB／T17851－1996《形状和位置公差 基准和基准体系》

GB／T13319－2003《产品几何置技术规范（GPS） 几何公差 位置度公差注法》

GB／T16892－1997《形状和位置公差 非刚性零件注法》

GB／T17773－1999《形状和位置公差 延伸公差带及其表示法》

GB／T17852－1996《形状和位置公差 轮廓的尺寸和公差注法》

主要内容：

一、前言

Ø 概况

Ø 形位误差产生的因素

Ø 形位误差对产品的影响

二、要素

Ø 定义

Ø 类型

三、符号

Ø 公差特征项目的符号

Ø 附加符号

Ø 基准符号

Ø ASME Y14.5M-1994符号

四、标注

Ø 形位公差框格

Ø 被测要素的标注

Ø 基准要素的标注

五、形位公差带的定义

        按GB／T1182－1996的规定，形状和位置公差共有14项，形状公差4项，形状或位置公差2项，位置公差8项（其中定向公差3项，定位公差3项，跳动2项）。

六、公差原则及其应用

Ø  术语与定义

Ø  代号

Ø  独立原则

Ø  相关原则（包容要求、最大实体要求、最小实体要求、可逆要求）

七、 形位公差的未注公差值

Ø 形位公差的未注公差值

Ø 位置公差的未注公差值

Ø 未注公差值的图样表示法

Ø 实例

八、形位公差值的选用的原则

内容精选

GB／T1182－1996《形状和位置公差通则、定义、符号和图样表示法》规定了工件需要的所有形状和位置公差（简称形位公差）的定义，提出了形位公差的基本要求、符号、标注和在图样中的表示方法。本标准适用于一切工业制品从功能出发的形状和位置公差要求。

1、通则

（1）要素是指零件上的特征部分——点、线或面。这些要素是实际存在的，也可以是由实际要素取得的轴线或中心平面。

（2）形位公差的公差带必须包含实际的被测要素。

（3）根据被测要素的特征和结构尺寸，公差带有下述几种主要形式：

——圆内的区域；

——两同心圆之间的区域；

——两同轴圆柱面之间的区域；

——两等距曲线之间的区域；

——两平行直线之间的区域；

——圆柱面内的区域；

——两等距曲面之问的区域；

——两平行平面之间的区域；

——球内的区域。

（4）除非有进一步的要求，被测要素在公差带内可以具有任何形状。

（5）除非另有要求，其公差带适用于整个被测要素。

（6）必要时，需对基准规定形状公差。

2、符号与标注

形位公差的符（代）号见表3-1。

3、标注

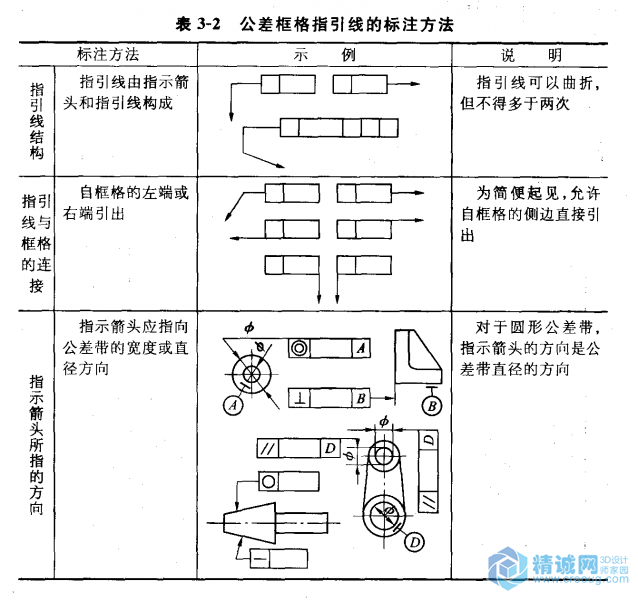

公差框格指引线的标注方法见表3-2。

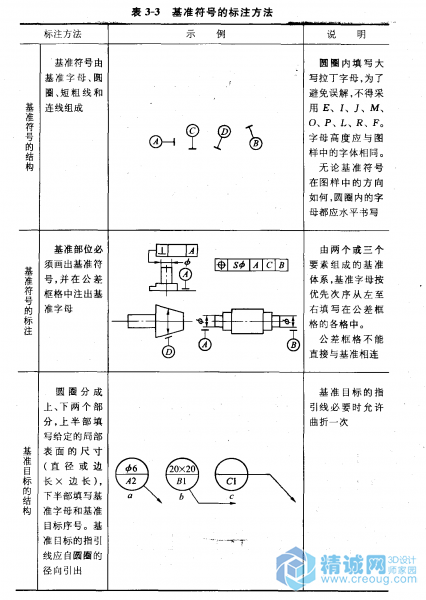

基准符号的标注方法见表3-3。

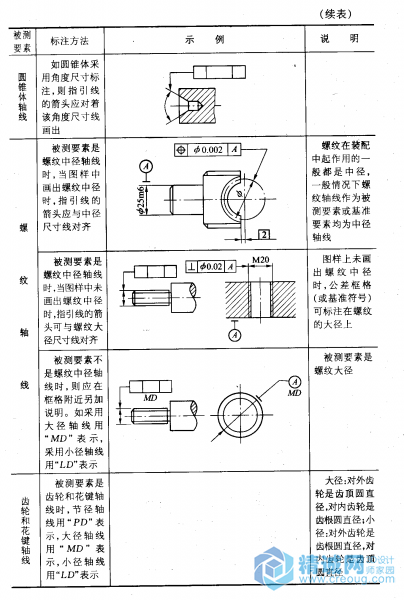

被测要素的标注方法见表3-4。

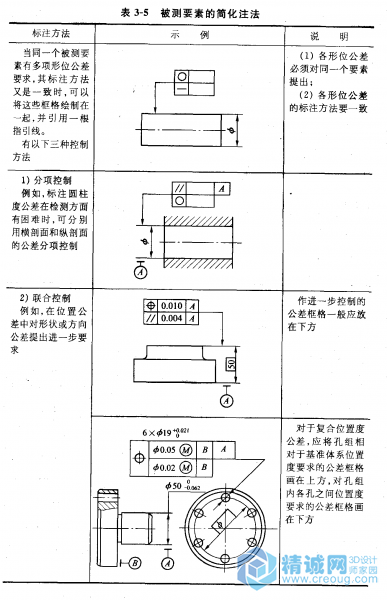

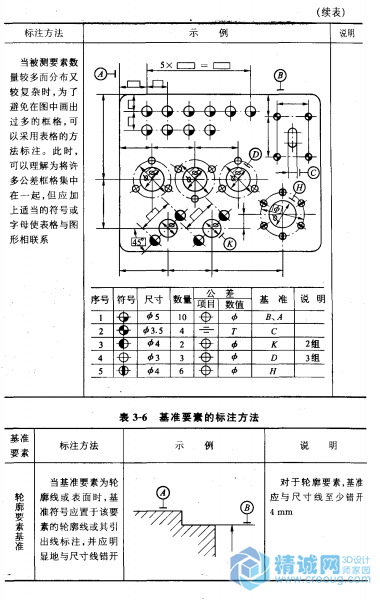

被测要素的简化注法见表3-5。

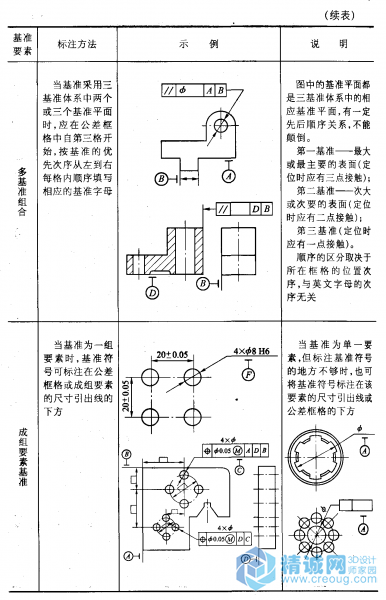

基准要素的标注方法见表3-6。

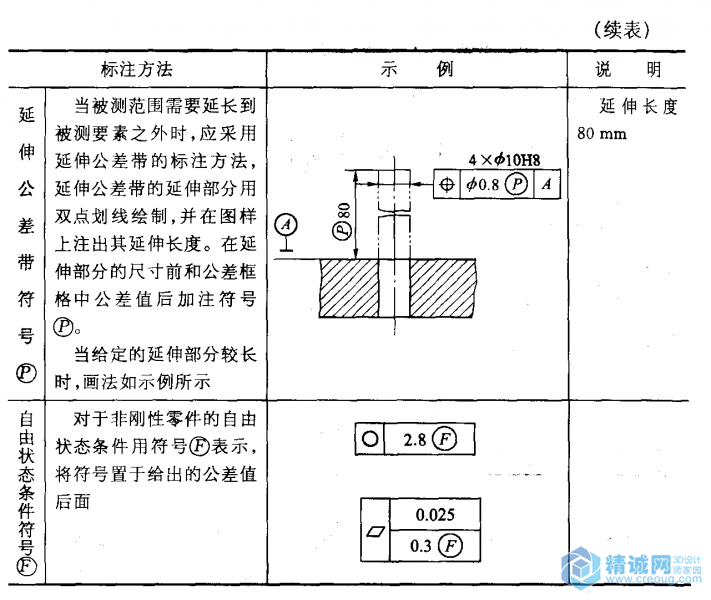

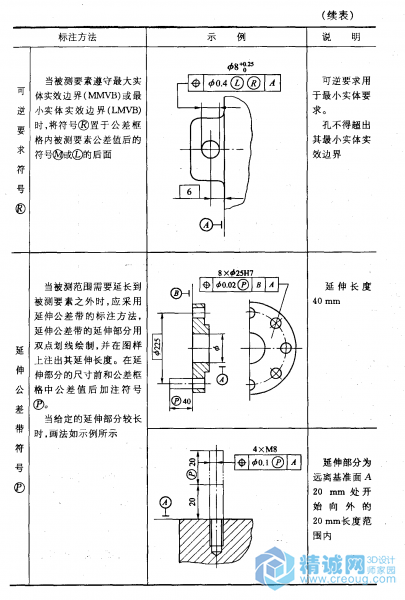

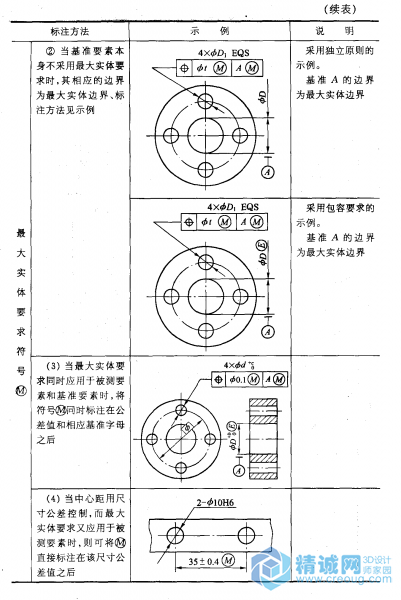

公差数值和有关符号的标注方法见表3-7。
