基本布线 步骤3 平整线束

cl900823*

第三个步骤就是平整线束。

• 制造线束的创建 – 制造线束装配是包含平整线束装配。制造线束中还有一个子窗口，其中包含了来自缆装配的线束模型。

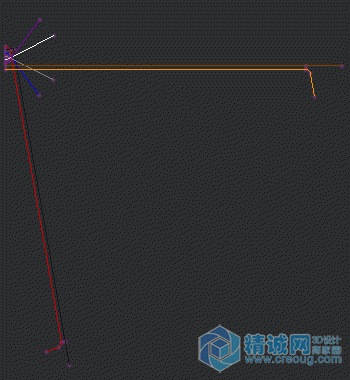

图 1 - 平整前的线束

• 平整线束 – 就是在 2D 平面中布置线束，然后在平整状况下拖动线和缆段，这样就方便查看。这个操作可以用手动或自动扇形散开电线和缆。也可以在连接器的端点指定线段角度。

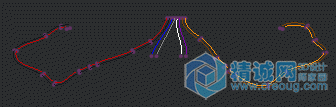

图 2 - 平整中且散开的线束

• 组装连接器元件 – 将连接器元件组装到平整线束装配中。如果需要的话，可以调整连接器的角度。连接器装配完毕后，可以把和连接器相连的线和缆段散开。


图 3 – 平整的线束和组装的连接器
