UG转CAD各种方法结果

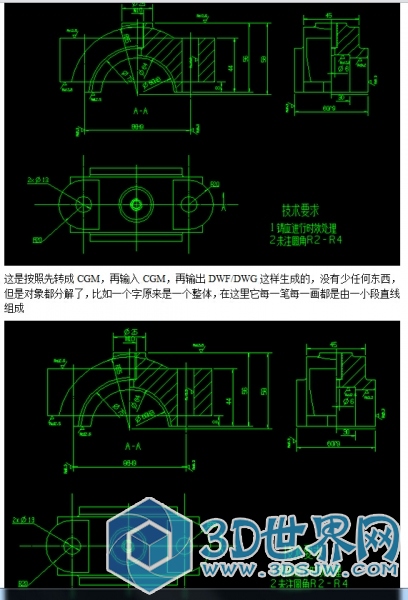

将UG-Drafting无缝转换成DXF文件的具体步骤如下：
(1) 在UG中，打开要转换的零部件，进入Drafting,选择要转换的图 纸名称。
(2) 选择File-Export-CGM，这时出现输入CGM文件名称的对话框， 要求用户指定一个文件名称 ，输入文件名filename（扩展名可以 不输入，系统会自动加上）后，再OK。
(3) 这时出现转换设置对话框，先在图形窗口中使用Fit，确信 要转换的内容全部出现在图 形窗口中；再按下面设置对话框中 各选项：
source: display
CGM size: scale factor 1
pen selection: width
text selection: polyline(必须设置，否则不能显示中文)
CD coordinates: real
fonts: 4 cals
然后OK，这样就生成了CGM文件。
(4) 选择File-New新建一个文件Newname。
(5) 在新文件中选择File-Import-CGM?
(6) 这时出现选择CGM文件对话框。选择先前所建立的CGM文件，并OK，这时先前生成的 CGM文件被引入到当前的文件中。
(7) 选择File-Export-DXF/DWG，出现转换设置的对话框。按下面设置对话框中 各选项：
source specification method: select from displayed part
按class select按纽，选择图形窗口中的所有内容；
specify output file: 选DWG
按specify DWG file按纽,指定DWG文件名称，缺省为新建文件的名 称，其扩展名为DWG。
如要转换到R14版（默认为2000版）可按modify settings按纽，然后按adanced settings按纽，选择R14版即可，选择OK，OK，这样就生成了DWG文件。?
(8) 将生成的DWG文件拷贝到安装有AUTOCAD或其它二维CAD软件的计算机上，再运行 AUTOCAD，你可以看到打开的图形和UG-Drafting中的 图形完全一样，没有任何图信息丢失。
|
