SolidWorks放样、抽壳命令图文教程
实例模型如下

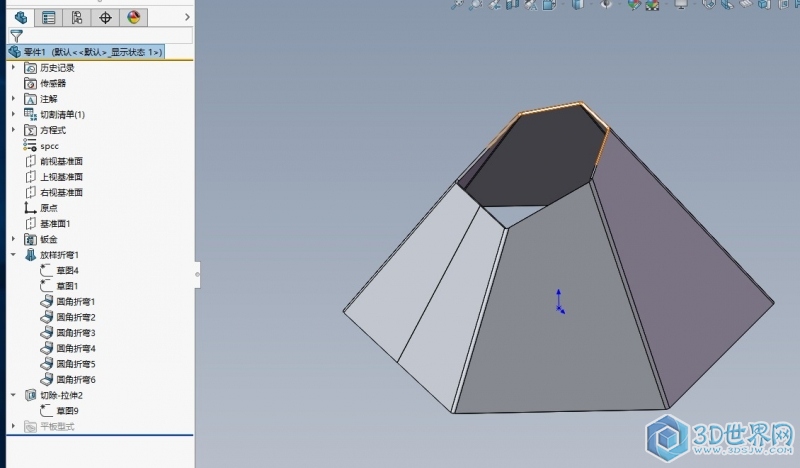

SolidWorks中绘制的模型如下

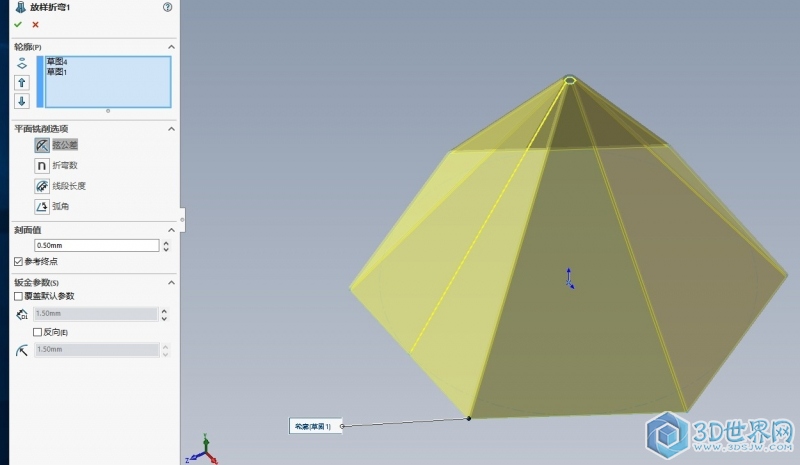

下面就开始绘制模型，首先我们选择上视基准面绘制草图。 我们选择多边形命令以草图原点为中心绘制一个5边形，这里记得将参数那边改为5。 然后约束多边形的底边为75。 绘制完成后我们退出草图，切换到特征模块，创建一个基准面。 第一参考选择上视基准面（因为我们的草图1绘制在上视基准面），我们直接点开参数栏旁边的模型树选择。然后将距离改为95。 接着我们选择刚刚创建的基准面绘制草图。在草图原点绘制一个点。 然后切换到特征模块，选择 放样凸台/基体 命令，轮廓选择刚刚绘制的两个草图。打钩确认。 然后选择右视基准面绘制一个草图。 我们绘制一条直线，将笔（鼠标）移到轮廓边界会自动捕捉点在线上，将线段两端绘制在模型轮廓边界上。 约束线段两端到模型底部的距离分别为30、75，注意是左边30、右边75。 再绘制两条直线形成一个封闭的轮廓，只需包围模型上方的那个三角端即可。 选择拉伸切除 拉动箭头到可以完全切除模型上端部分。 我们再选择图中所指的面绘制一个草图。 选择转换实体引用命令，再选择下图箭头所指的那个轮廓面，打钩确认。
轮廓边界就引用到草图上了。 点击 拉伸凸台/基体，选择上步绘制的草图，拉伸5mm高度，打钩确认。 选择抽壳命令，选择下图箭头所指面，对其进行抽壳，抽壳参数改为2。打钩确认。 到此模型绘制完成
|
