ug6.0视图管理

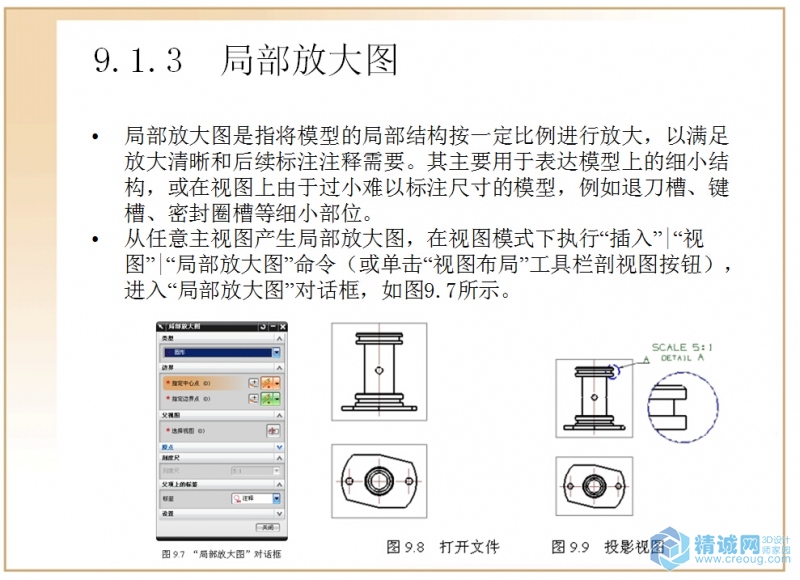

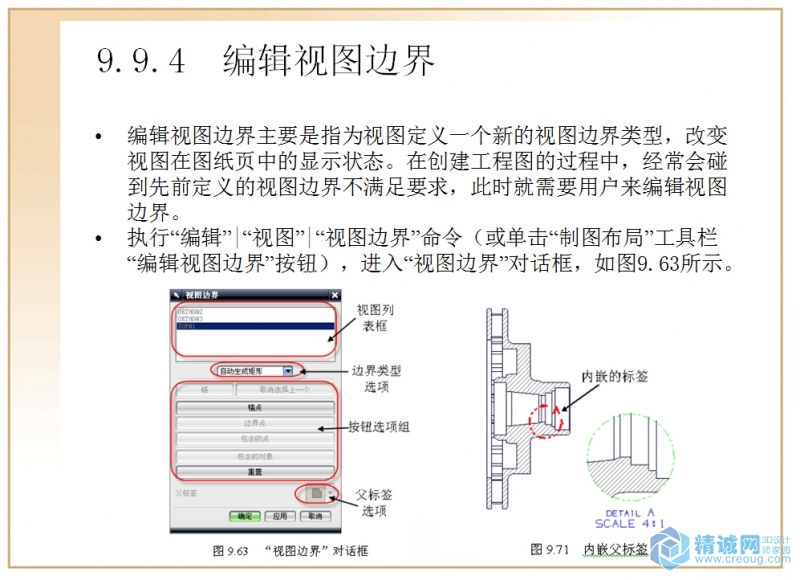

当工程图基本参数设定、图幅和图纸确定后，下面就应该在图纸上创建各种视图来表达三维模型。用户可以根据零件形状，创建基本视图、投影视图、剖视图、半剖视图、旋转剖视图、折叠剖视图、局部剖视图和断开视图。通常一个工程图中包含多种视图，通过这些视图的组合来进行模型的描述。UG的“制图”模块中提供了各种视图管理功能，如添加视图、移除视图、移动或复制视图、对齐视图和编辑视图等操作。利用这些功能，用户可以方便的管理工程图中所包含的各类视图，并可修改各视图的缩放比例，角度和状态等参数，本章主要介绍常用视图的操作和编辑功能。
