Creo工程图_1-1-8（布局里面的和编辑和显示）

腼腆的和尚

大家好！我是 coy monk ！

2016.5.22

    大家好，我们开始新的学习，上一篇我们讲解了3.1.1.3模型视图里面的剩下内容和讲解3.3.1.4里面的编辑。今天我们继续，继续来讲解，讲解3.3.1.4里面的编辑还有3.3.1.1显示里面的内容。

这是上一篇帖子，有啥忘记的可以打开上一篇看看

Creo工程图_1-1-7（布局里面的模型视图和编辑）

http://bbs.creoug.com/thread-67193-1-1.html

(出处: 精诚网)

   3.3 功能介绍

       Ribbon 工作区的里面集成了很多狠多的功能，这些功能我们甚至有功夫的话，都可以做成快捷键。接下来的帖子，我们会对Ribbon工作区的大部分功能进行讲解。

    3.3.1 布局

        布局选项卡中，大分的话可以分为，文档、插入、模型视图、编辑、显示、格式。在一个功能区块中，标题后面如果带有一个小三角形，大家还可以点击倒三角打开扩展功能面板。

      3.3.1.4 编辑
      编辑选项卡里面继承了绘图显示的一系列功能，用于线形的编辑以及图形编辑。这里面我们最常用的就是边和元件显示，其实我们Creo的设计也是很好的，很多常用的命令就拿出来了

          在上一帖子中我们介绍了元件显示和边显示，今天我们继续来介绍剩下的一些东西，其实编辑里面的最常用的就是元件显示和边显示。
3.箭头：
这里说的箭头就是用于剖切等的情况下的箭头的显示或者向视图等带方向的视图的箭头的添加；


4.剖l面线填充：

用于填充剖切截面或者手绘的封闭区域草图的剖面线填充；

5.转换为绘制组：

将手动绘制的几何和投影几何捆绑起来的功能；

6.移动到页面：

几何线条或者视图在一张工程图中的不同页面中移动；

以下其他的功能均不常用，这里只足提及，因为我也很少用到这里面的功能，如果大家想研究，咱们可以一起进行探讨！

7.工艺显示：

用于几何公差的显示，这里需要建模时预先设置几何公差，也是很少用的；

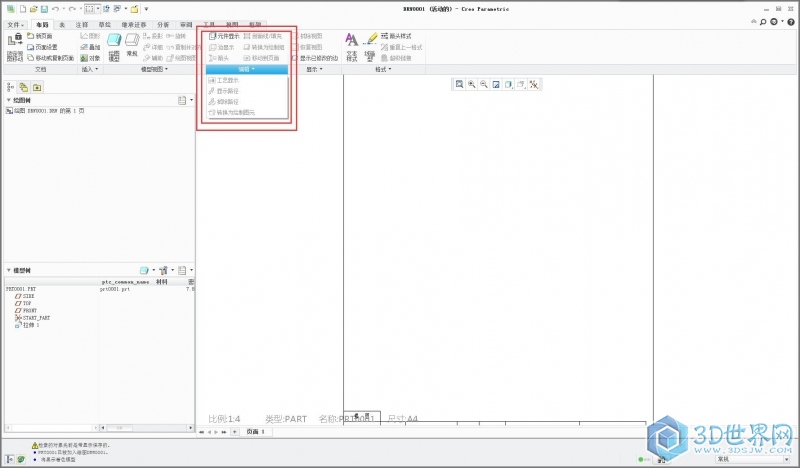

8.显示路径和擦拭路径：

为针对制造模块的刀路进行操作的功能，这里因为很少用到Creo的加工，所以也很少去研究这一块；

9.转换为绘制图元功能：

所绘制的图形视图等整体转换成图元线条等几何线；

以上呢。就是所有的3.3.1.4里面编辑的内容，大家可以先看看了解一下。

接下来我们要继续介绍3.3.1.5，就是我们的显示。

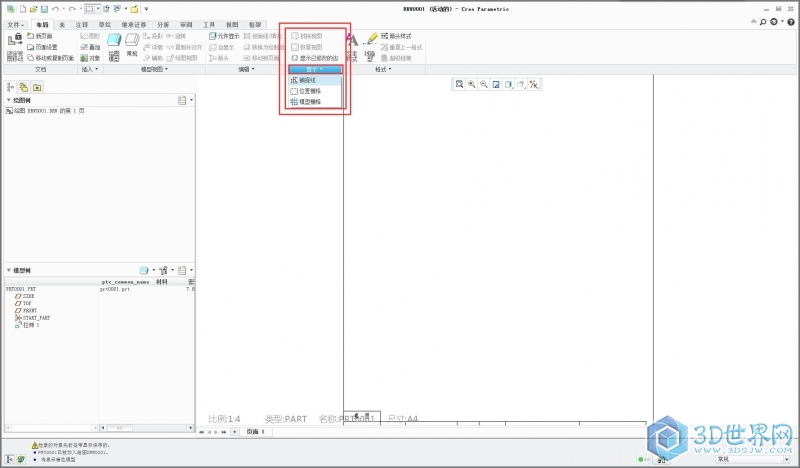

       3.3.1.5 显示


      感觉这里面的很多东西都不常用，就是拭除视图和恢复视图还用了点。


1.拭除视图：
擦除某个视图，这里仅仅是擦除，而不是删除


2.恢复视图：
将拭除掉的视图重新显示出来；


3.显示己修改的边：
重新显示被手动隐藏或者手工遮蔽以后的几何线条；


4.捕捉：
新建用于捕捉的基准线条；


5.位置栅格：
显示工程图的位置栅格；


6.模型栅格：
设置工程图模型的栅格显示参数。

好了，今天咱们的工程图课程就讲到这里，明天咱们继续来讲解3.3.1.6格式还有就是进入我们的3.3.2表！
