CATIA 复合材料解决方案系列：复合材料参数和几何结构

    大家好，各位复合材料的朋友们！

    感谢大家每周阅览我发的帖子，同时收到了部分朋友的回应，我感到，在我们这个平台上，还是可以有所作为的。可能，今天是我一个人在这里写一些基础的分享，明天，后天会有更多的朋友加入进来，共同来建设这一块。我想，互联网的精神不就是在自由的基础上，人人为我，我为人人吗？

    话说偏了，还是进入正题吧。在介绍完了CATIA在复合材料的介绍方案和复材设计基础概念后，我们开始来分享一些交互式的应用吧。我们今天主要是了解一点关于手动设计的操作（Manual Approach）；

第一节    综述

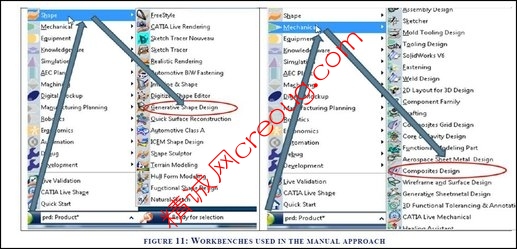

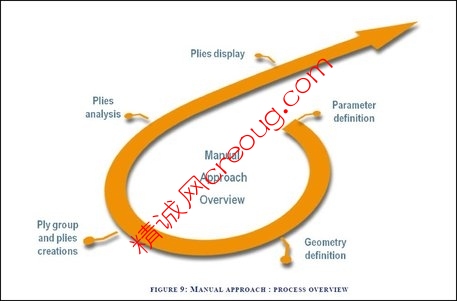

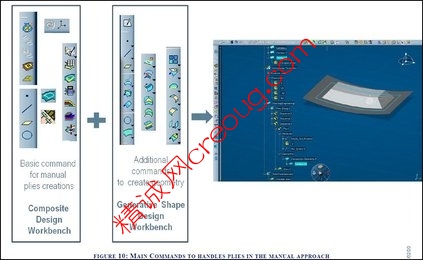

    上图基本概括了手动设计的流程。首先，我们应当定义我们采用的材料和铺层（Layer）的方向。然后基于产品的几何结构，划分区域（Line or Contour），创建Plies。为了能快捷的进行设计，建议采用Ply Group对Plies进行管理。

      CATIA 复合材料设计，不仅仅可以进行复合材料的设计，在Numerical 下，我们还可以直接得出设计产品的复合材料属性，如单位面积的重量，体积，原材料的费用等，这些在我们做设计统筹时有极大的帮助，更棒的是，这些都可保存为Excel文档。

    下图总结了两种手动设计的方法，个人觉得很精辟（当然，你可以说屁精）。



第二节   复合材料参数的定义（Material，draping，direction）

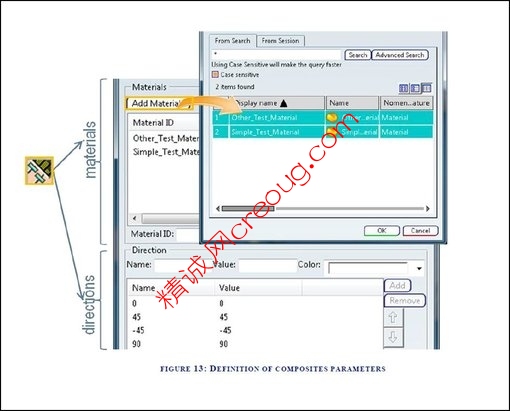

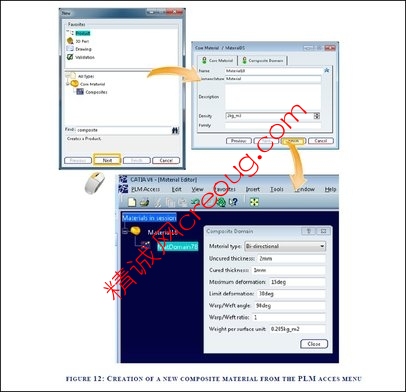

    设计工作的第一步就是设定复合材料的参数（Composite Parameter，material definition and allowed orientation），具体的如下图所示。在另一个系列中，复合材料工程设计，我详细介绍了每一步的操作，在此，我就不赘述。除了设置下图中常见的参数，我们还可以设置形变，面密度等参数。



第三节    定义几何结构

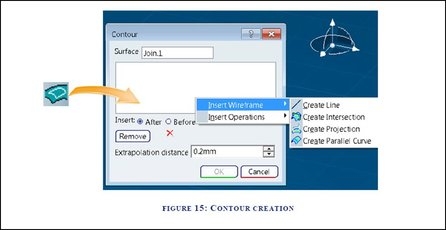

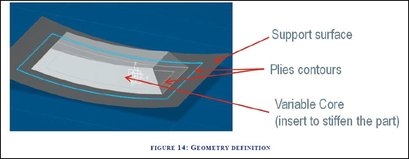

    在参考壳单元上创建结合区域，主要任务是定义好铺层方向，选取合理的壳单元。通过在GSD中创建的线条（Line），我们可以根据自己的需求进行Contour的创建。当然，在定义铺层的几何结构的过程中，我们可以随时切换到GSD模块，根据需要创建Line。无论是创建Ply还是Zone，我们都需要定义几何结构。我们可以选择在定义Ply或者Zone时，选取line，组合成Contour。也可以事先就建好Contour，再引用即可。



    完成了上述的步骤，我们就要选取适当的坐标系了，你可以选择全局坐标系，当然，你也可以自行创建。As you like！当然，like几次后，你就会真的找到感觉，怎么做出最合理的选择。
