4.2.4 详细视图
1.在我们讲解我们这个详细视图之前呢,我想要给大家说一下详细视图是啥; a. 换个称呼可能大家就知道了,在我们的机械制图里面,一般称作为局部视图,虽说局部视图有放大也可以有缩小,但是我们用局部视图来缩小真的是很少见的。 b. 局部放大图的比例指的是放大图与零件的对应的要素之间的线性尺寸比,和我们的放大部位的原图与这个零件采用的比例是无关的。 c. 在机械制图里这么规定。当我们一个零件上有几个被放大的部分时,必须用罗马数字依次标明被放大的部位,并在局部放大图的上方标注出相应的罗马数字和采用的比例。这个我们在我们的轴类零件上可能会用到的多。 d. 然而呢,当我们的零件上面就一个部分被放大时候,在这个局部视图上呢,我们只需要标注所用到比例就可以了。 e. 在同一视图中我们采用局部剖视的数量不宜过多,避免使图形支离破碎,影响视图的清晰程度,毕竟我们还是要看整体来断定尺寸的。 f . 可以这么说,采用局部剖视图呢是一种灵活的表示方法,我们可以在我们感觉看不到或者说这个地方尺寸密集的地方给上一个局部放大图;在何处剖切、剖切范围大小均应视具体情况而定。

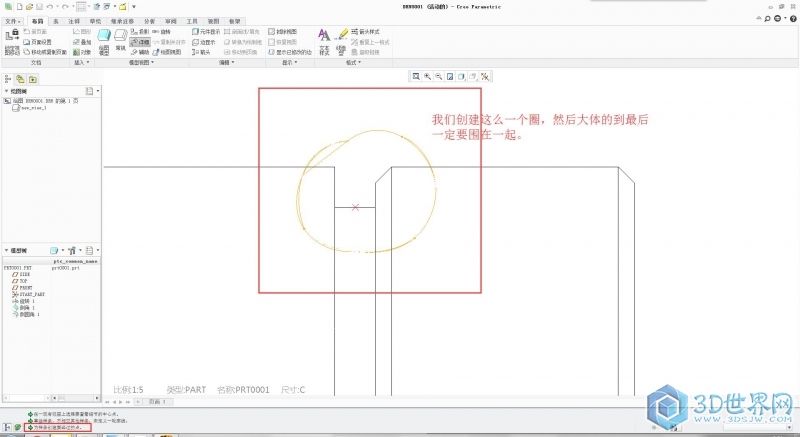

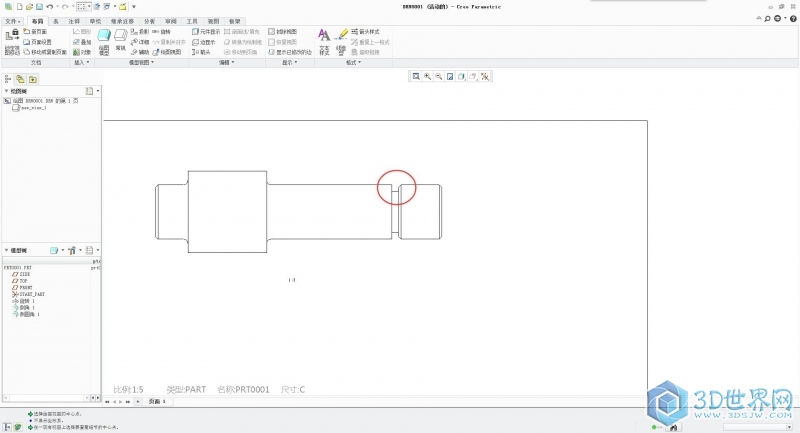

2.创建详细视图的方法其实就是画圈。 a.图所示,我随便画了一根轴,我们要用局部视图表达出圆圈处的位置。

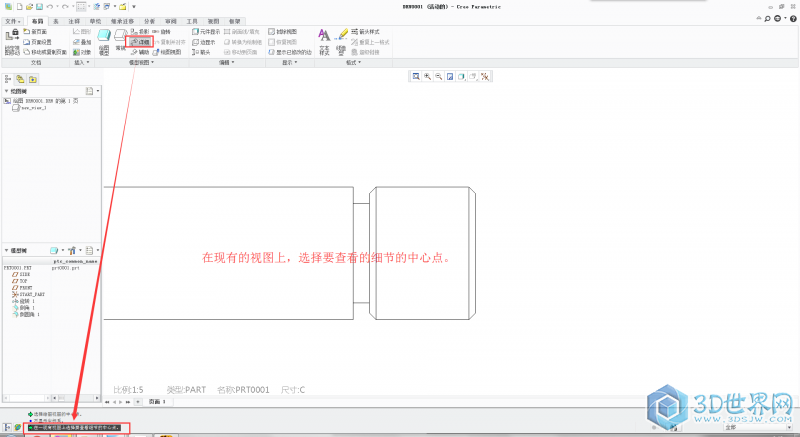

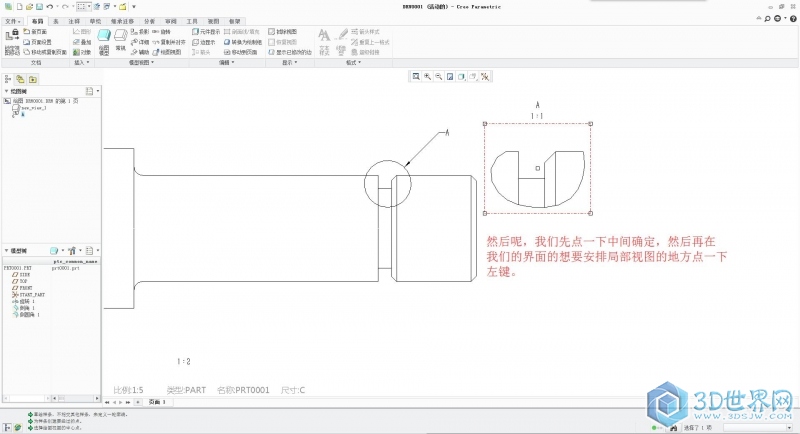

b.看上面几个图片,是不是发现我们的原来感觉怎么操作都不好的局部视图变得这么简单呢?哈哈,这个大家多练几遍,你会发现,自己也用的如此的熟练!
好了今天就到这里了。我们明天再见。
|
