NX8.5-NASTRAN中，1D网格指派截面分享

jianing045 · 发表于 2013-9-17 22:38:32

本帖最后由 jianing045 于 2013-9-17 22:42 编辑

高级仿真
今天看教程7.0的（8.5的找不到），里面1D网格是先分网格再建截面，根本就没有命令指派到网格。百度搜了下就一个答案就找到1个还说的不是很明白，本人根据他的提示摸索了8.5中1D截面指派到网格的做法，望高手指导下。
1.新建截面--1D单元截面（工字梁或其他截面自行设定）

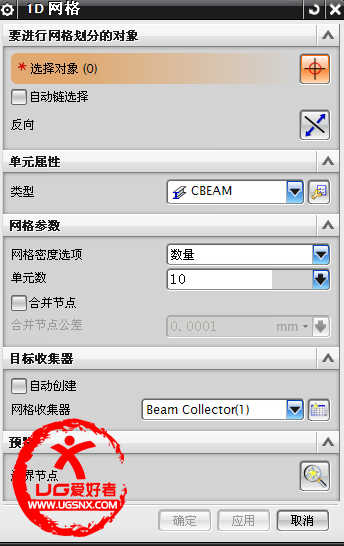

2.新建1D网格

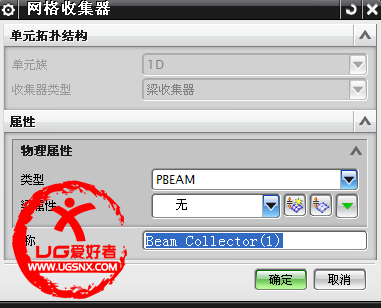

在目标收集器下面下拉三角后点"新建收集器"（本人已指定，没指定的是灰色的NONE），

在梁属性后，点创建物理项

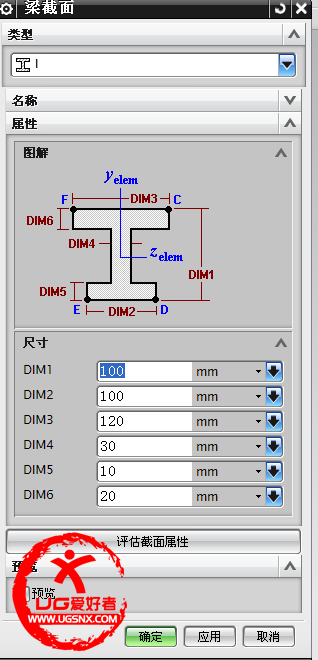

在此，点“前截面”后的梁截面管理器即可创建工字梁或其他截面，同时可以赋予材料

在此，点击下面的创建截面

，创建好后确认
。

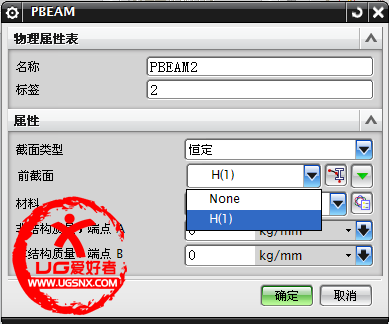

在此，就可以选择刚刚创建好的截面了。
当然，如果之前做了第一步，在此就可以直接选了。此时1D网格就指派了梁截面。
此时，还是看不到截面的，只有直线和节点。
点击首选项--网格显示

下拉菜单里选线或实体

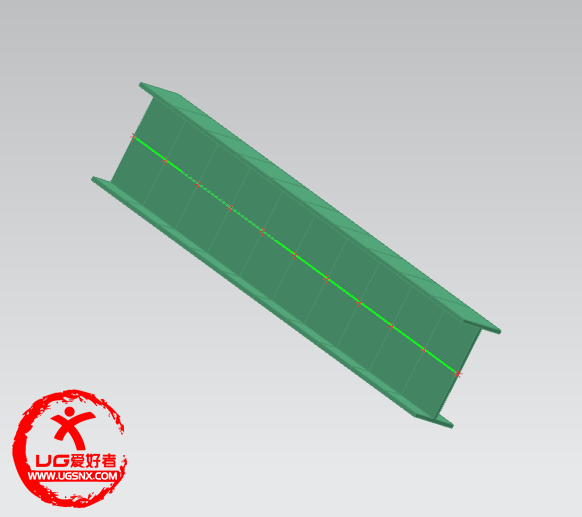

效果如下

到此，就全部OK了。
8.5的有限元教程很少啊，用的是7.0的，截面还是有点区别的。。。。
我觉得我这样发帖比那些秀这秀那又不上传PRT的帖子有意义点吧？？
不对的地方，望高手指点下
