UG如何求出此产品最大轮廓线

杜习亮* · 发表于 2017-3-27 10:26:34

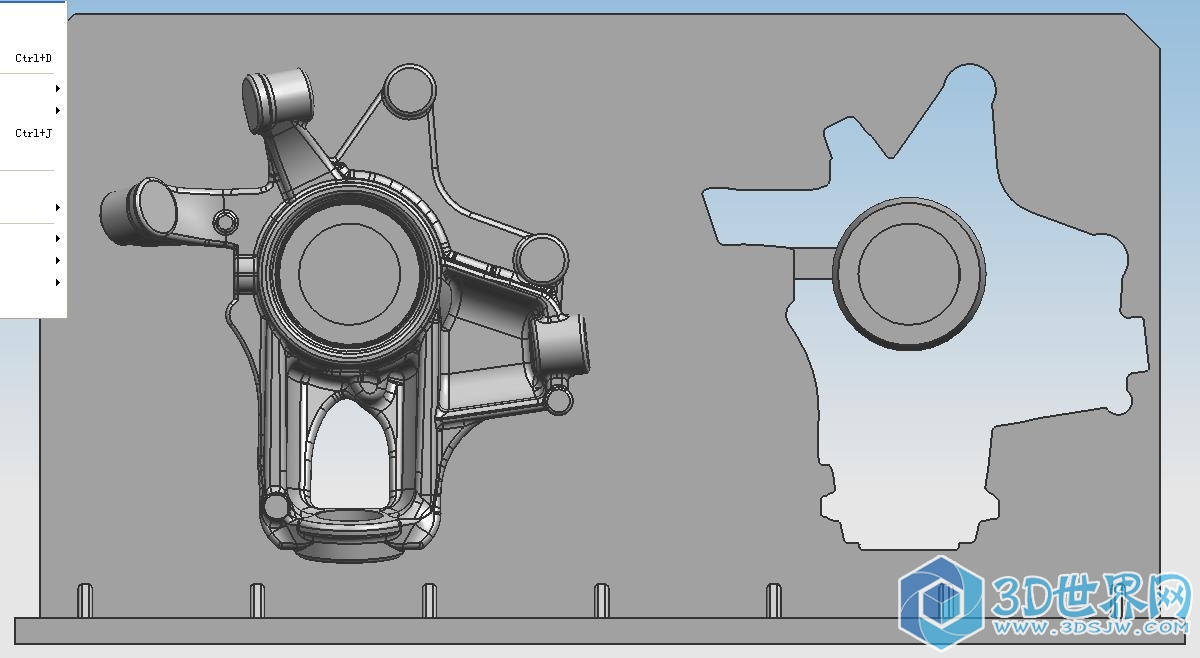

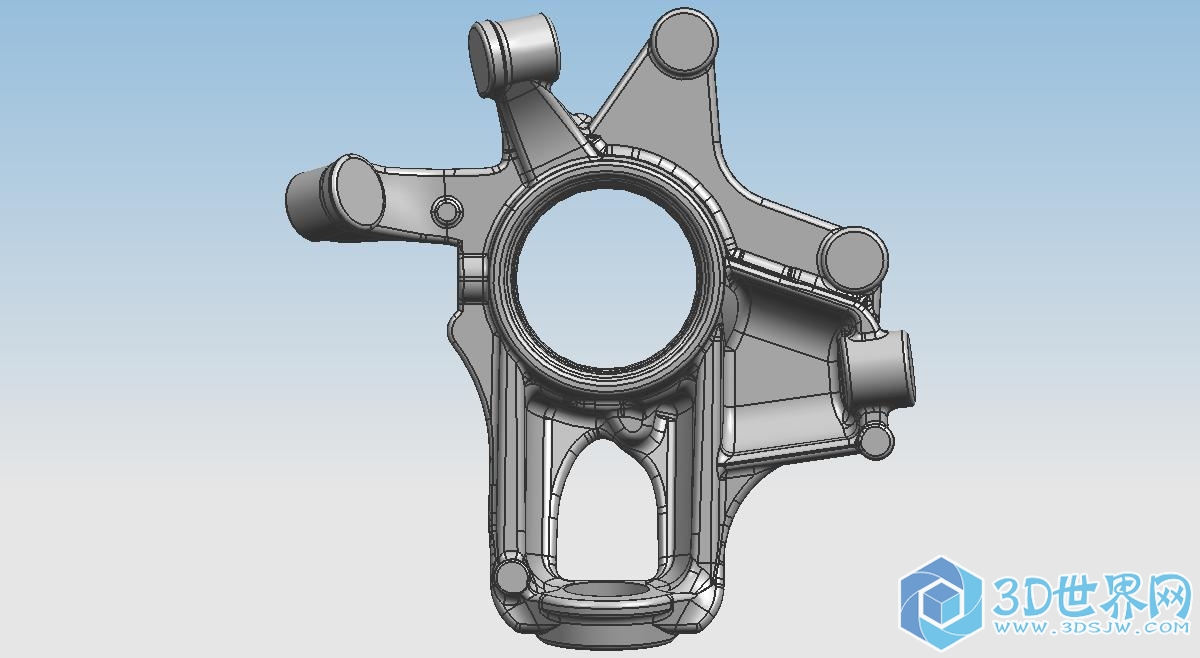

只要求出最大轮廓线就行，不为分模，做探伤工装用，抽取轮廓线只有很少一部分。百度了一下，没找到什么好方法。

我最正经 · 发表于 2017-3-27 11:24:46

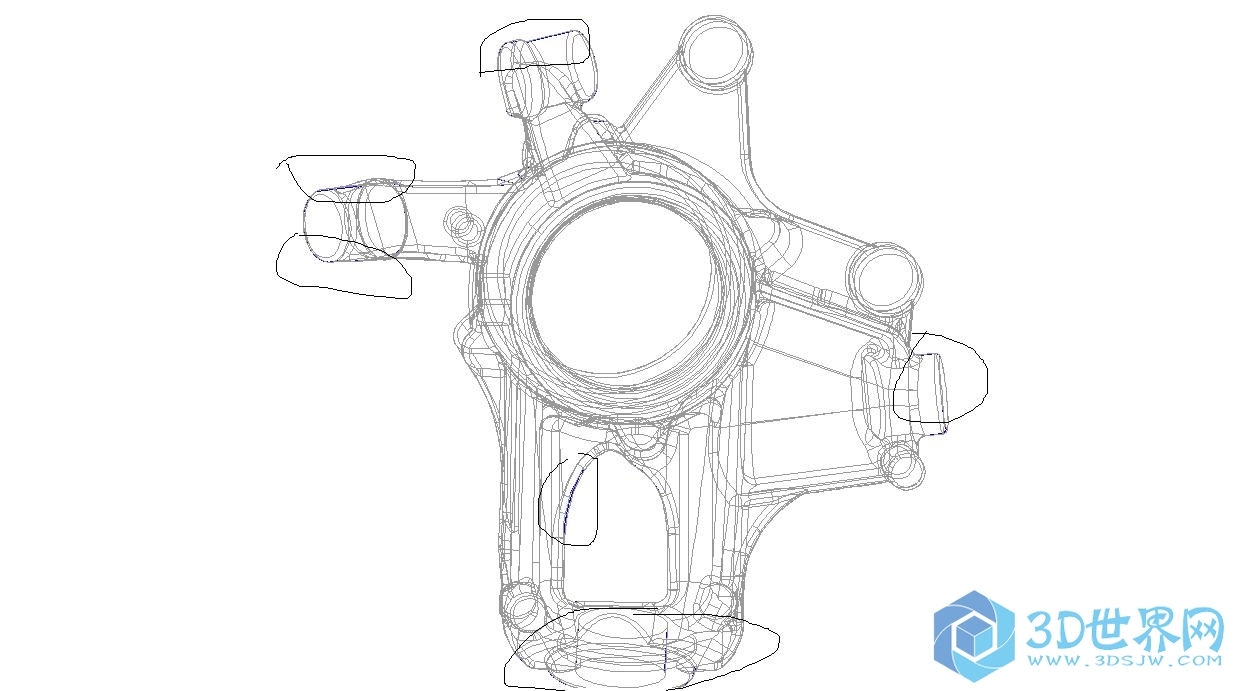

要不还是抽完了自己改线吧，这个应该是剖解视图吧。

杜习亮* · 发表于 2017-3-27 13:36:19

我最正经发表于 2017-3-27 11:24
要不还是抽完了自己改线吧，这个应该是剖解视图吧。

一个早上也没想到什么好方法，没法上数控了，只能出个工程图让去普铣大概铣一下了

g87600819 · 发表于 2017-3-27 14:36:36

命令 Alt + S +U + I,把再按一下F8，再点一下抽取轮廓线即可，我是雷锋

杜习亮* · 发表于 2017-3-28 07:56:28

g87600819 发表于 2017-3-27 14:36
命令 Alt + S +U + I,把再按一下F8，再点一下抽取轮廓线即可，我是雷锋

月夜飘风 · 发表于 2017-3-28 22:33:56

制图里投影个视图，然后转出2D，再转进来，删掉不要的线，留下最大轮廓就行了

杜习亮* · 发表于 2017-3-29 07:38:03

月夜飘风发表于 2017-3-28 22:33
制图里投影个视图，然后转出2D，再转进来，删掉不要的线，留下最大轮廓就行了

哦谢谢

GONGMINGGG · 发表于 2020-2-13 11:34:59

Mastercam高版本里面的边界轮廓一键搞定
