Creo3.0图形关系的实例应用篇(一)——创意铝合金装饰

csycx

本图为创意造型造型，难度中等，用到的命令很全面，想进一步提升画图技能的可以看看，适合初学和中级老手。 这个造型有详细的作图步骤，造型文件是有参数的，无论是绘图思路清晰，还是绘图技巧，都可以作为学习之首选

.
下面我就对几个有难点的地方大概说一下思路，如下图

难点1：主要是图形加关系的应用，步骤如下

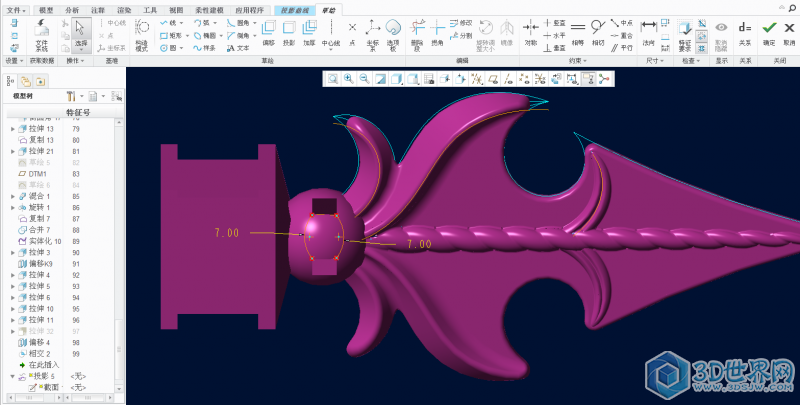

1.先画一条扫描轨迹线，如下图，打钩确认

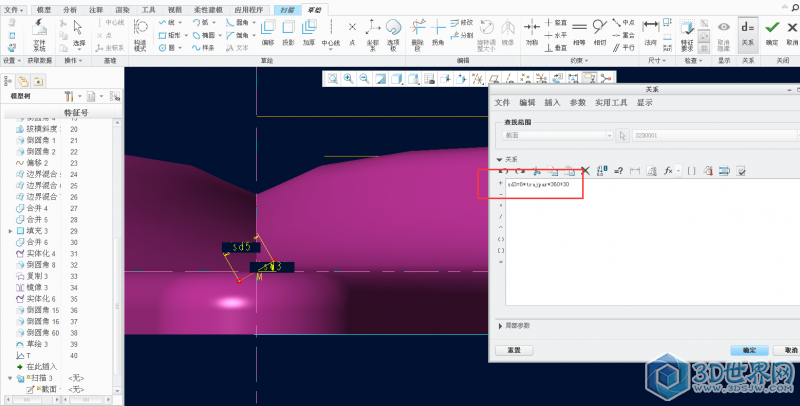

2.创建图形T，截面绘制如下：

3.创建可变截面扫描——扫描一曲面，截面如下
：
打钩确认，曲面效果如下：

4.再以曲面的两条边为轨迹线，分别进行可变扫描，截面如下

5.打钩确认，效果如下图：


难点二：投影+造型+偏移的高级应用，步骤如下：
1.投影曲线，截面如下：

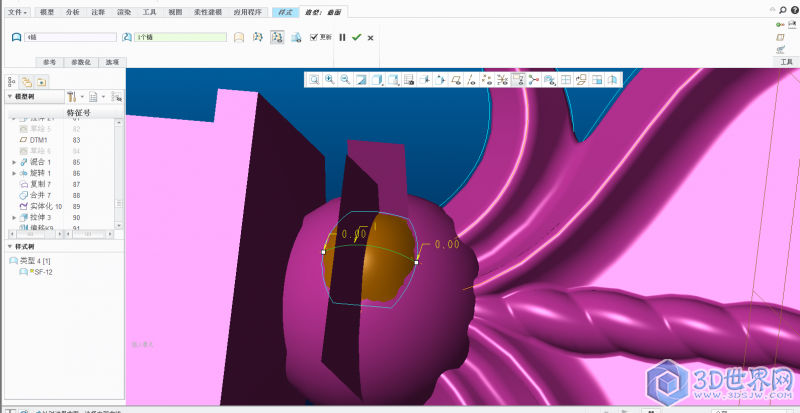

2.进入造型，进行如下绘制：

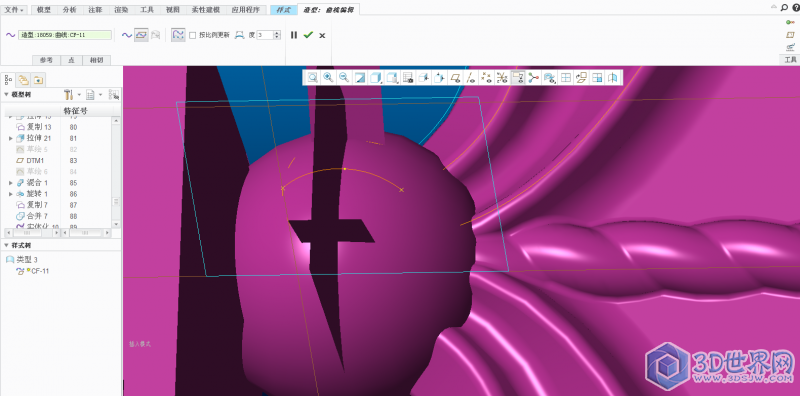

3.进入造型，创建造型曲面，然后对改曲面进行阵列，如下图：


完成，收工，谨献给那些爱好Creo的朋友们，参考学习，另外附上原件给大家参考
