[分享] 超强外部UG图纸批量打印、拼图、格式转换,32/64位NX全部支持

  [复制链接]

六级士官

Rank: 4

16

主题

92

帖子

1360

积分
跳转到指定楼层
楼主
发表于 2015-9-17 09:41:04 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
UG打印功能一直是个短板,直接打印比较简单,是根据屏幕拷贝打印的,比例不准确,打印的效果也不好。PLOT绘图打印效果好,但是设置很繁琐,有些打印机也不支持绘图打印。一些用户不得不将图纸先转换成PDF进行打印,操作很繁琐。本软件提供对UG打印功能的完美支持,可兼容各种UG版本(32、64位)。您的机器上只要安装了UG就可以运行本软件了,绿色版无需安装,并提供最新版本检测升级服务。
软件主要有以下功能:
1. 软件可独立运行,无需在UG界面上操作,无需安装。
2. 批量打开UG文件,用户可多选打开或者直接将文件拖入到程序界面即可打开。
3. 预览3D\2D模型,对打开的图纸自动进行汇总统计。
4. 自动检查过时的图纸,自动更新过时图纸,列出更新报告。
5. 直接打印彩色或黑白图纸,打印比例可1:1打印、缩小到可打印区域、适应页面3种模式,打印效果好,无需配置打印机。
6. 提供UG绘图支持,根据配置调用UG的系统打印机进行绘图打印。
7. 对选择的图纸进行批量打印、绘图、导出、转换操作,可对图纸进行排序。
8. 拼图打印功能,先进的拼图算法将选择的图纸拼到绘图仪卷筒纸上进行打印,最大限度地节省纸张和耗材。
9. 可将UG图纸批量导出DWG/DXF、PDF格式,支持无损导出模式。
10. CGM格式查看器,直接查看UG图纸。
11. 图纸翻转功能,对图纸进行翻转查看、打印。
12. 支持在线检测升级,用户可以方便的从网上下载最新版的程序,提供更新服务。

下载地址:http://pan.baidu.com/s/1bn4p3Kr

UG Plot设置介绍
(一)       NX的打印驱动设置

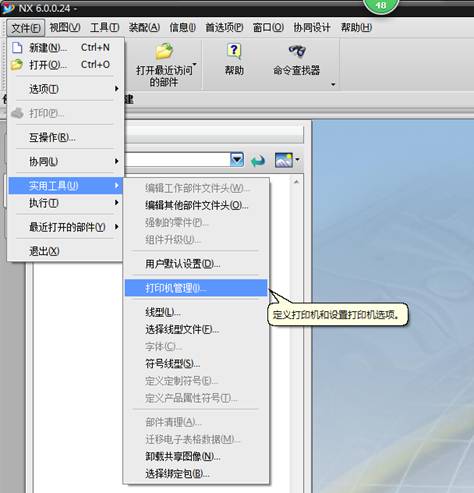

菜单—文件—实用工具—打印机管理,如图:

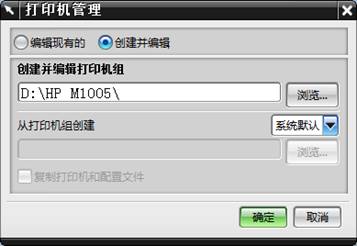

在打印机管理对话框中点击"浏览" 弹出创建目录的对话框,在路径中输入文件名,此文件夹是存放打印机的驱动文件的,创建是一定为空目录或新目录,然后点击确定。
(二)       添加机型

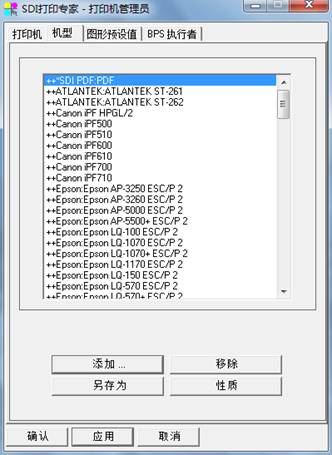

在SDI打印专家对话框中选择机型标签页,如图:

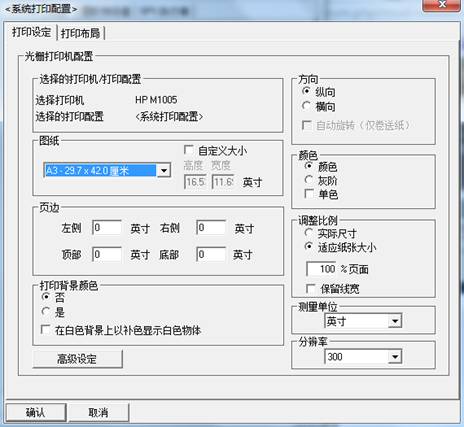

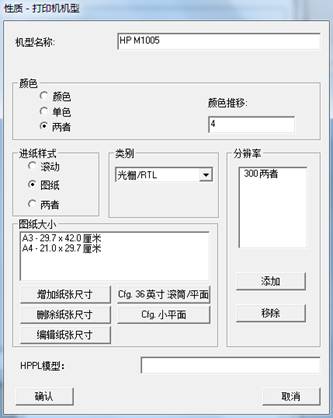

选择机型的选项,点击添加按钮,弹出打印机型对话框,指定打印机名称,并根据具体打印机的性质指定图纸大小、颜色等。如图:

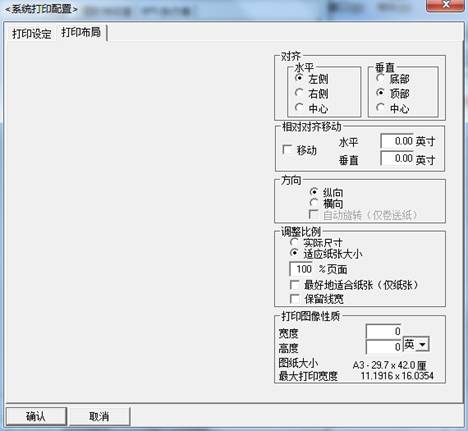

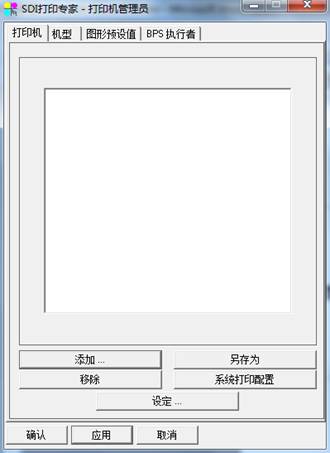

在SDI打印专家对话框中选择打印机标签页,如图:
(三)       设置打印机

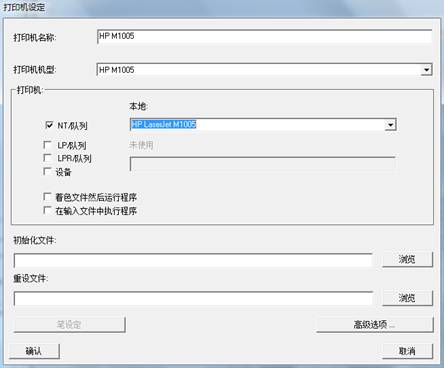

点击添加按钮,弹出打印机设定对话框,如图:
在机型中自己建个名称如:HP M1005。点击增加纸张尺寸的按钮,添加A4图纸的大小。设置好后,点击确认。
(四)       编辑打印机组列表文件

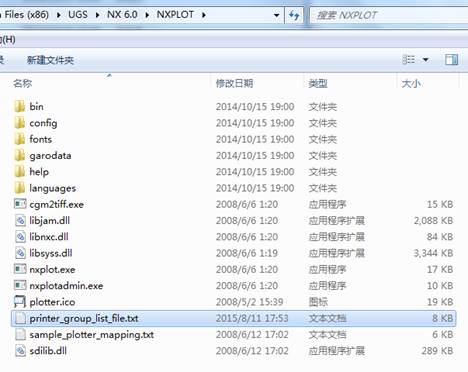

在NX安装目录的PLOT文件夹中找到printer_group_list_file.txt文件,用记事本打开。

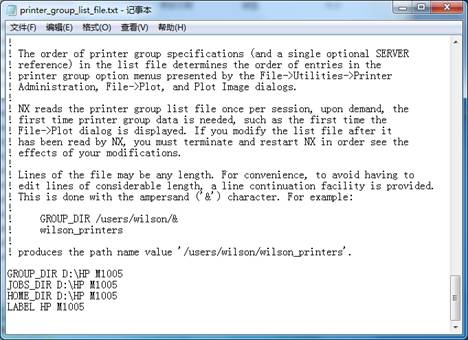

在最后添加路径和打印机名称,如:
GROUP_DIR D:\HP M1005
JOBS_DIR D:\HP M1005
HOME_DIR D:\HP M1005
LABEL HP M1005
(五)       设置NX环境

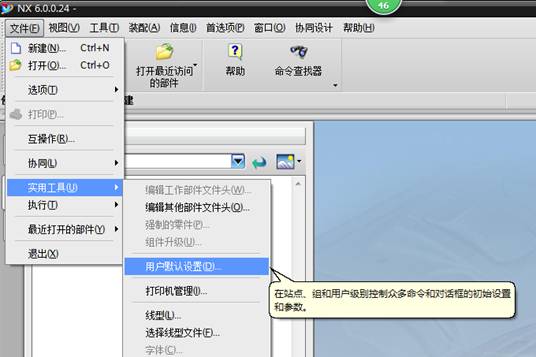

菜单—文件—实用工具—用户默认设置,如图:

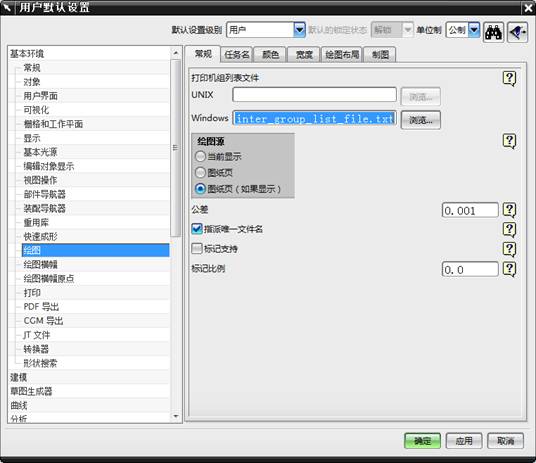

在用户默认设置对话框—基本环境—绘图—常规—打印机组列表文件,对应Windows操作系统,指定printer_group_list_file.txt文件的路径。按“确定”退出。
(六)       测试打印

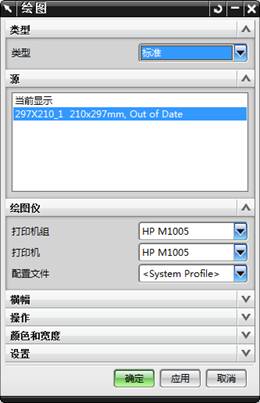

重新启动NX,菜单—文件—绘图。弹出绘图对话框,测试打印输出。



拼图

拼图




更新

更新


主界面

主界面


打印

打印


高级打印

高级打印


绘图

绘图


拼图

拼图


导出DXF/DWG

导出DXF/DWG


导出效果

导出效果


批处理

批处理


浏览图纸

浏览图纸
