[求助] 非规则实体如何达到抽壳效果

[复制链接]

1

主题

1

回帖

114

积分

上等兵

积分
114
发表于 2023-12-25 16:02:14 | 显示全部楼层 |阅读模式

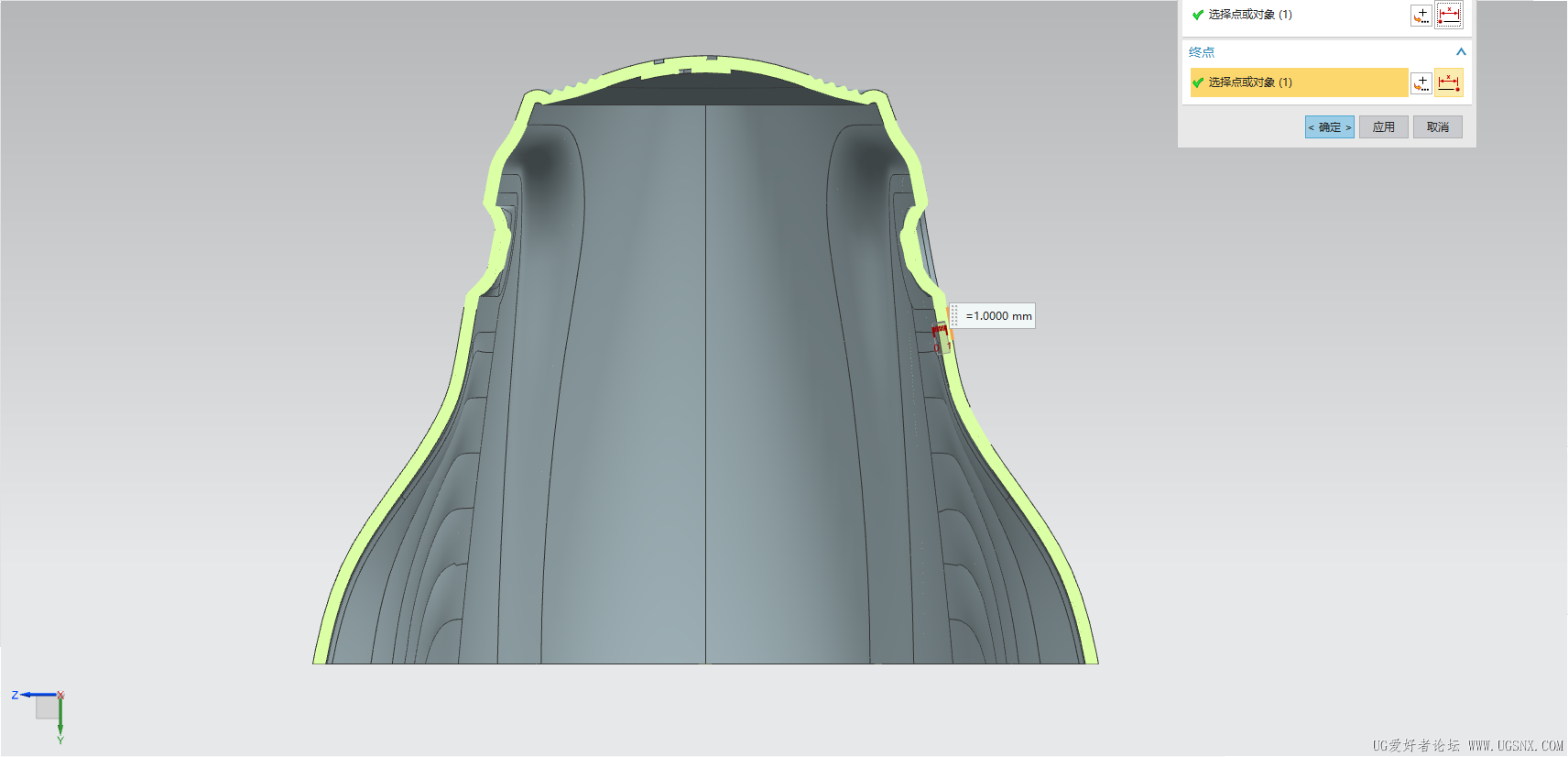

菜鸡求助,像图片里这种有造型的实体,该如何做到抽壳2mm的效果。
因为有小R角特征,无法直接抽壳。也试图将外表面向内偏置2mm,但还是没法直接操作。
大佬们有啥好的意见吗
实体1.zip (658.7 KB, 下载次数: 19) 微信截图_20231225160040.png

1

主题

6

回帖

3056

积分

中尉

积分
3056

VIP会员

发表于 2023-12-26 16:22:44 | 显示全部楼层
只有图片,我也不知道咋弄

0

主题

79

回帖

2817

积分

少尉

积分
2817
发表于 2023-12-26 19:56:17 | 显示全部楼层
抽壳就是偏移的命令,软件也有自己的一套逻辑性,表面凸的往内偏移超过0会相交,会无穷小当然抽不了壳。你可以先不做外部小特征,先做个大面,抽壳之后在把外观的特征做上去,或者把能偏移的面偏移进去,在网格或者桥接连起来修剪

1

主题

1

回帖

114

积分

上等兵

积分
114
 楼主| 发表于 2023-12-28 14:48:10 | 显示全部楼层
q6631402 发表于 2023-12-26 19:56
抽壳就是偏移的命令,软件也有自己的一套逻辑性,表面凸的往内偏移超过0会相交,会无穷小当然抽不了壳。你 ...

感谢回复,确实是按照这个思路解决问题的。能偏移的偏移进去,剩下的面手动补就行了
