标题: 这个倾斜孔应该怎么画,求教程

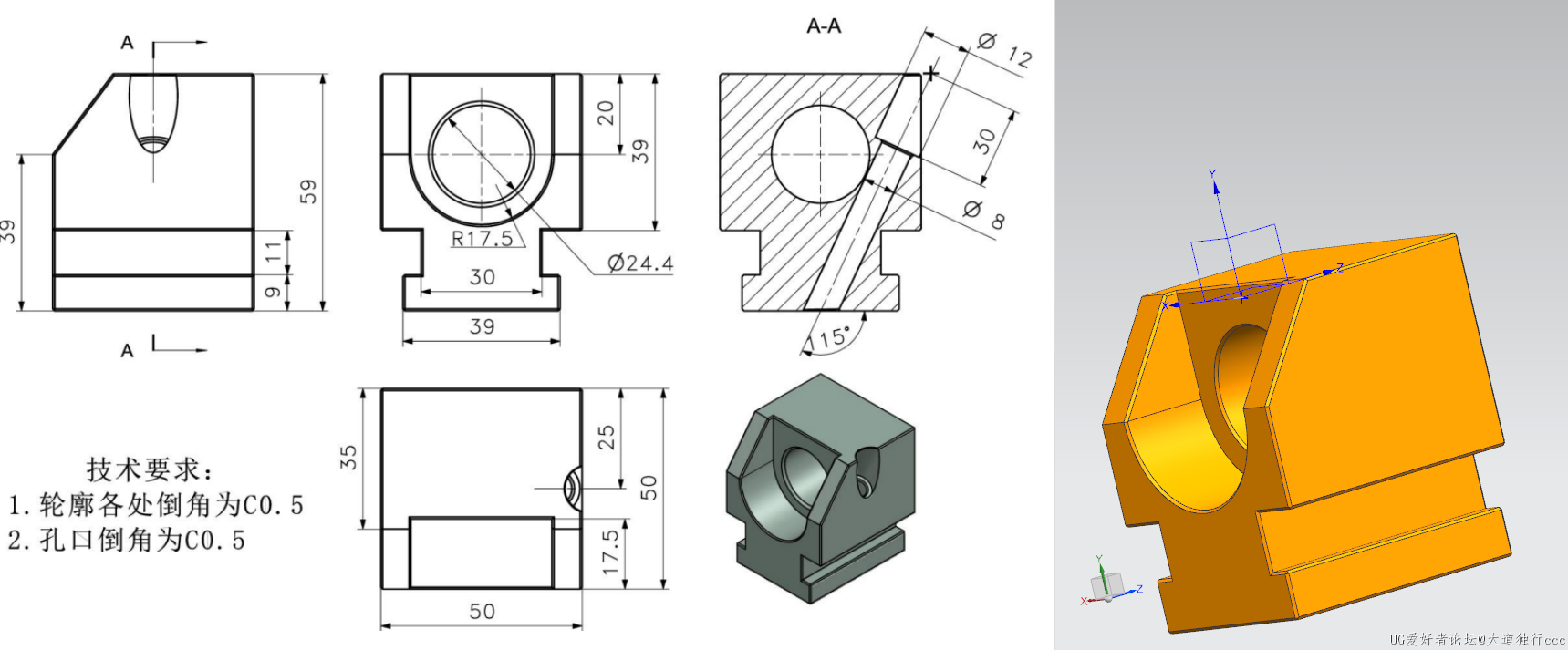

求助详细教程

作者: zhaoyafei19*    时间: 2023-3-14 22:22
做基准面,通过旋转去除材料
作者: 249482398    时间: 2023-3-15 01:40
先画一个孔圆柱,为实体,不求差求和,然后修剪体,然后求差
作者: 249482398    时间: 2023-3-15 01:41
先画一个孔圆柱,为实体,不求差求和,然后修剪体,然后求差

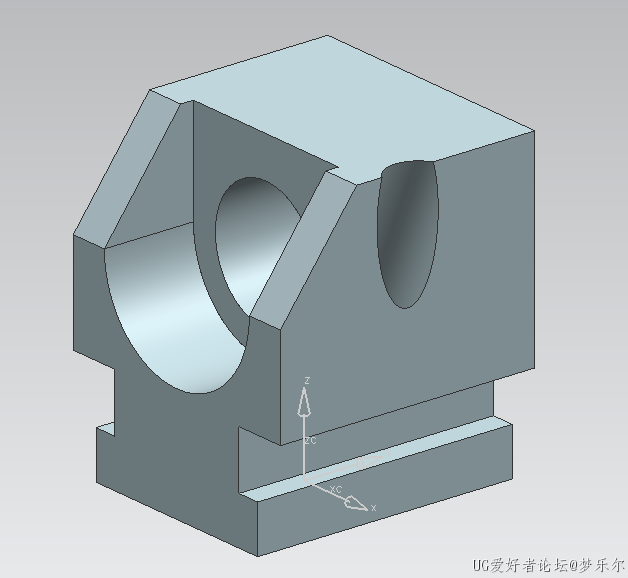

作者: 梦乐尔    时间: 2023-3-15 10:30
做出来了,试试看。。。


作者: 有情感的NPC    时间: 2023-3-15 13:52
你甚至可以画截面旋转切除
作者: 春和佳    时间: 2023-3-15 19:16
这个是吧



作者: 猫南北    时间: 2023-3-16 13:02
感觉缺少斜孔定位尺寸,并且那个沉孔深度30不对,好像应该是20



_model1.prt

724 KB, 下载次数: 8, 下载积分: G币 -1


作者: 绝色魅影    时间: 2023-3-18 10:09
草图缺些斜线的尺寸,
作者: yinhangjie88    时间: 2023-3-18 16:30
画线,管道,求差
作者: a10740702412    时间: 2023-3-18 16:42
斜着的那个30的尺寸不太对
作者: guwenhao    时间: 2023-3-18 17:05
基础操作·基准面
作者: 小宋不爱画图    时间: 2023-3-20 14:08
画一条线,圆柱矢量方向为直线,圆柱求减,、圆柱求减
作者: 钊钊之锐    时间: 2023-3-20 22:02
做基准面
作者: 1057953474    时间: 2023-3-21 07:53
前视图旋转拉伸切除
作者: Pisces00    时间: 2023-5-10 10:41
相切就碰穿了

图像 1.jpg (75.69 KB, 下载次数: 37)

图像 1.jpg

作者: 只争朝夕550    时间: 2023-8-1 23:07
猫南北 发表于 2023-3-16 13:02
感觉缺少斜孔定位尺寸,并且那个沉孔深度30不对,好像应该是20

大神,你知道怎么用复合曲线打斜孔嘛



作者: gsphzc    时间: 2023-8-3 09:52
旋转切除吧,这个直观一点
作者: ice1379    时间: 2023-8-8 20:50
做好草图,使用2次圆柱,在与本体布尔求差。这样思路清晰,参数化很好。
作者: 关四十二    时间: 2023-8-10 10:03
画线,管,拆分,调整圆面直径,求差
