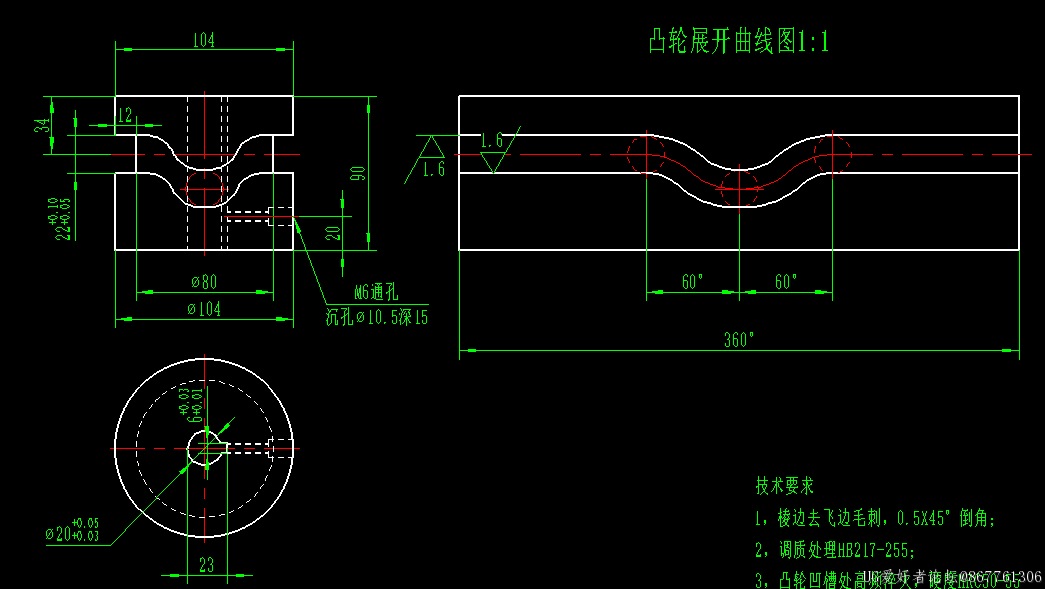

求大神棒看看这个凸轮画不明白的，缠绕后槽不等宽呢

867761306 · 发表于 2022-7-19 16:05:38

wychah · 发表于 2022-7-19 18:34:42

展开图曲线尺寸约束不全.

867761306 · 发表于 2022-7-19 18:48:04

wychah 发表于 2022-7-19 18:34
展开图曲线尺寸约束不全.

完全不会，，，小白一枚，55555

chfm · 发表于 2022-7-19 20:39:48

本帖最后由 chfm 于 2022-7-19 22:04 编辑

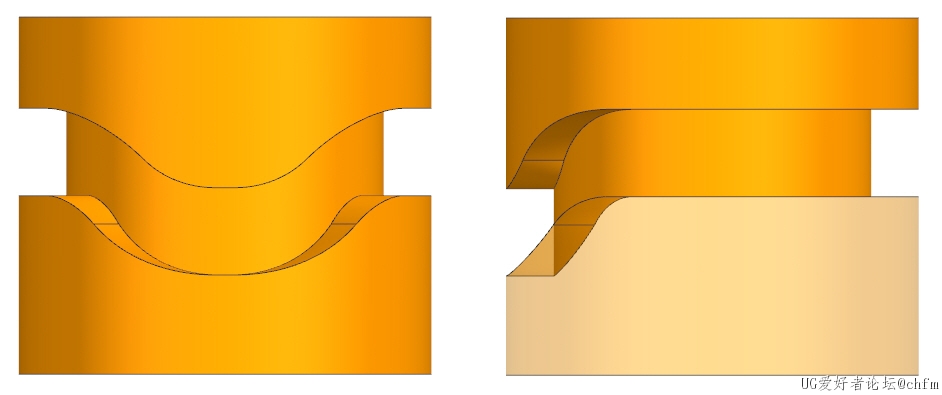

用中心线缠绕，再按槽尺寸扫描裁剪。

wychah · 发表于 2022-7-19 22:33:17

chfm 发表于 2022-7-19 20:39
用中心线缠绕，再按槽尺寸扫描裁剪。

槽的轴向尺寸啦来的，原图上量取的吗？

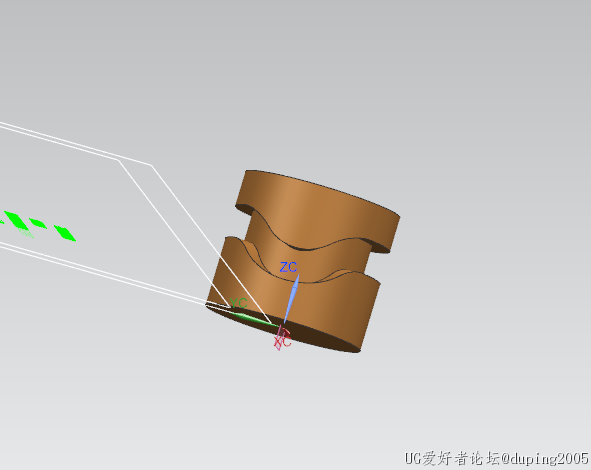

duping2005 · 发表于 2022-7-19 23:43:48

就是这样的

867761306 · 发表于 2022-7-20 15:12:04

duping2005 发表于 2022-7-19 23:43
就是这样的

我也画出来的和你这效果一样，，，但是测量圆弧部分的槽宽不是22毫米呢，，，不知道是测量问题，还是别的什么问题，，问了好多人也没整明白，，后来用平面铣，缠绕刀路了，，，，最后数模也没整明白

867761306 · 发表于 2022-7-20 15:12:54

chfm 发表于 2022-7-19 20:39
用中心线缠绕，再按槽尺寸扫描裁剪。

圆弧部分槽宽小于22了

867761306 · 发表于 2022-7-20 15:14:05

wychah 发表于 2022-7-19 22:33
槽的轴向尺寸啦来的，原图上量取的吗？

原图就行

duping2005 · 发表于 2022-7-20 17:16:49

867761306 发表于 2022-7-20 15:12
我也画出来的和你这效果一样，，，但是测量圆弧部分的槽宽不是22毫米呢，，，不知道是测量问题，还是别的 ...

等宽的，要用表达式解决，不能用缠绕
