创建大于180度的角度标注。

执行方式

1.输入角度标注命令“DIMANGULAR”(快捷键：DAN)，空格一下。

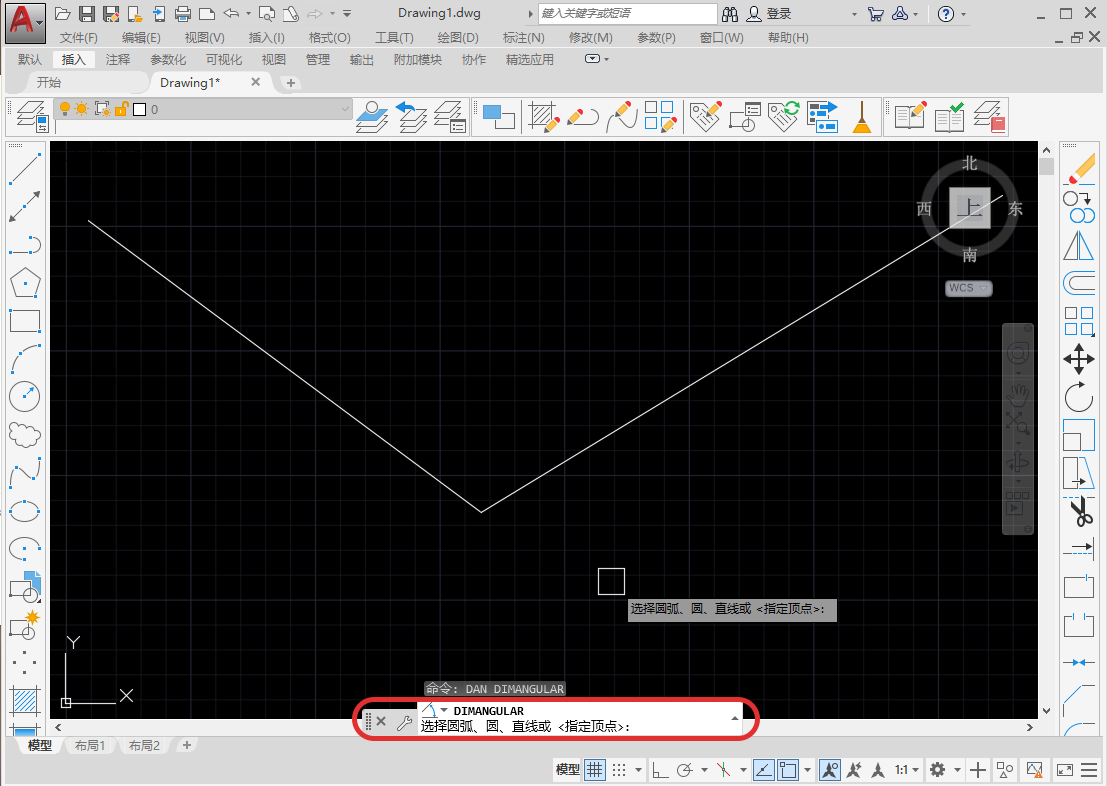

角度标注命令

2.出现提示“选择圆弧，圆，直线或（指定顶点）”，空格一下，选择指定顶点命令。

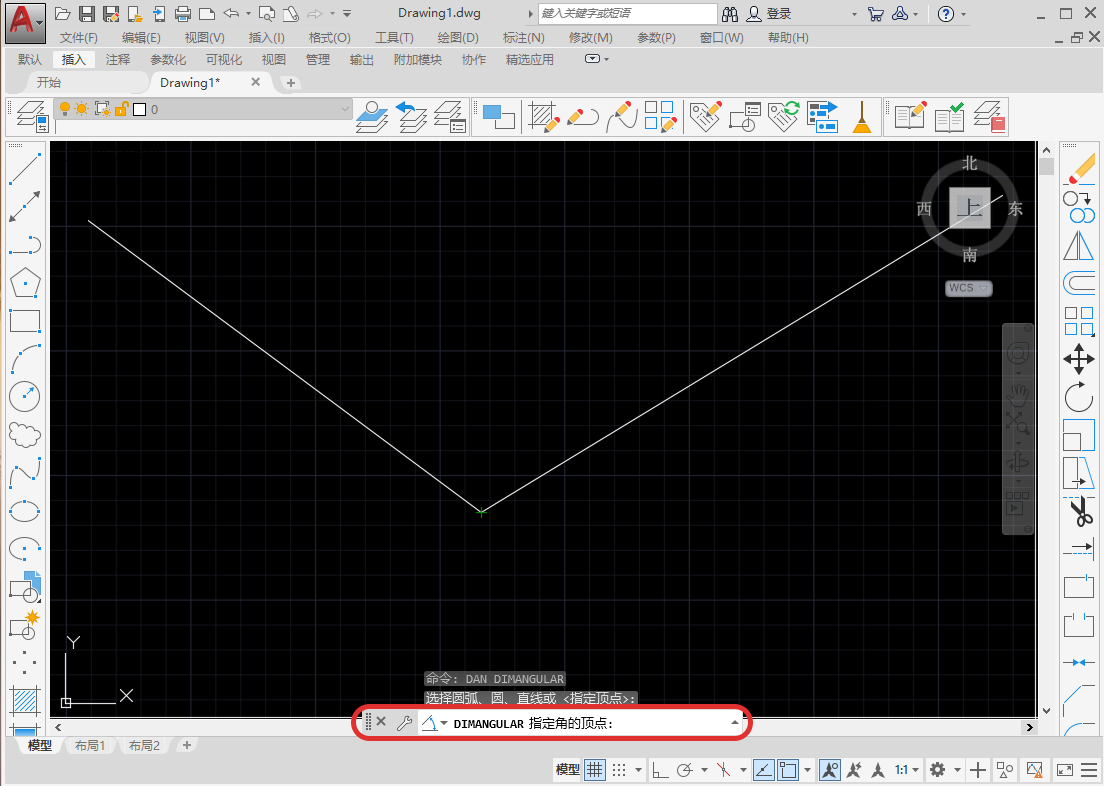

指定顶点

3.指定角的顶点，鼠标左键点击选择。

指定角的顶点

4.再根据提示指定角的第一个端点，接着是第二个端点。

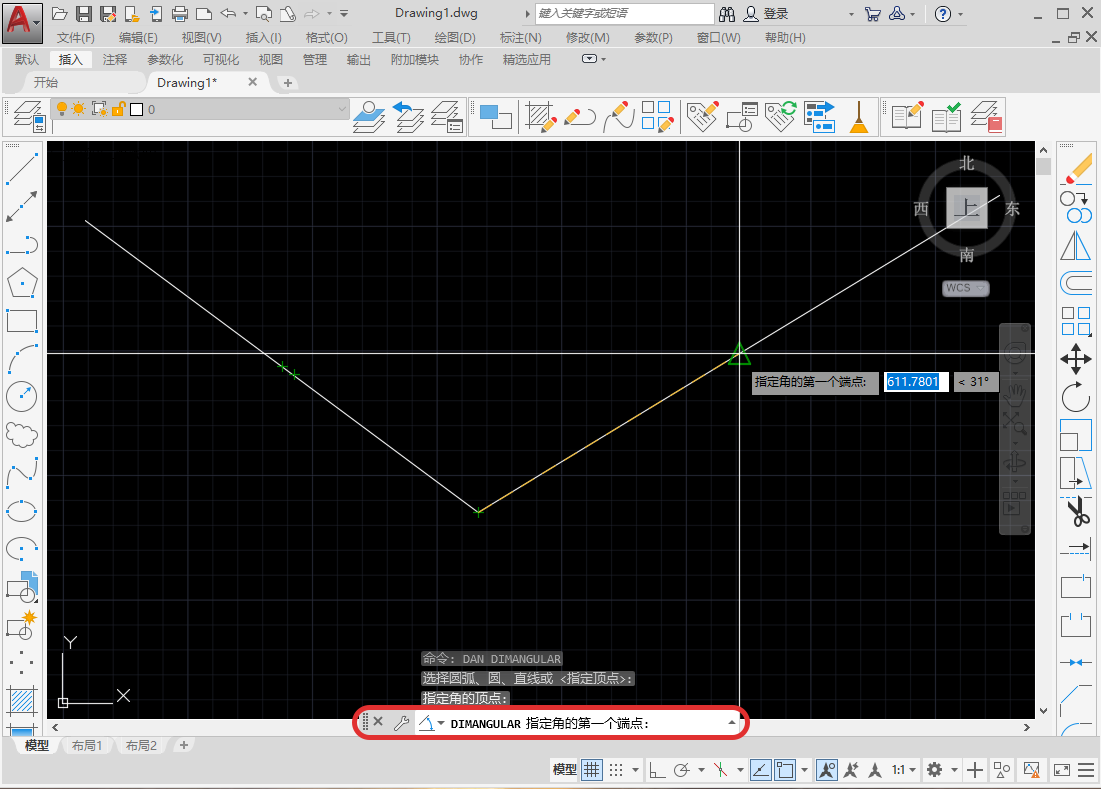

第一个端点

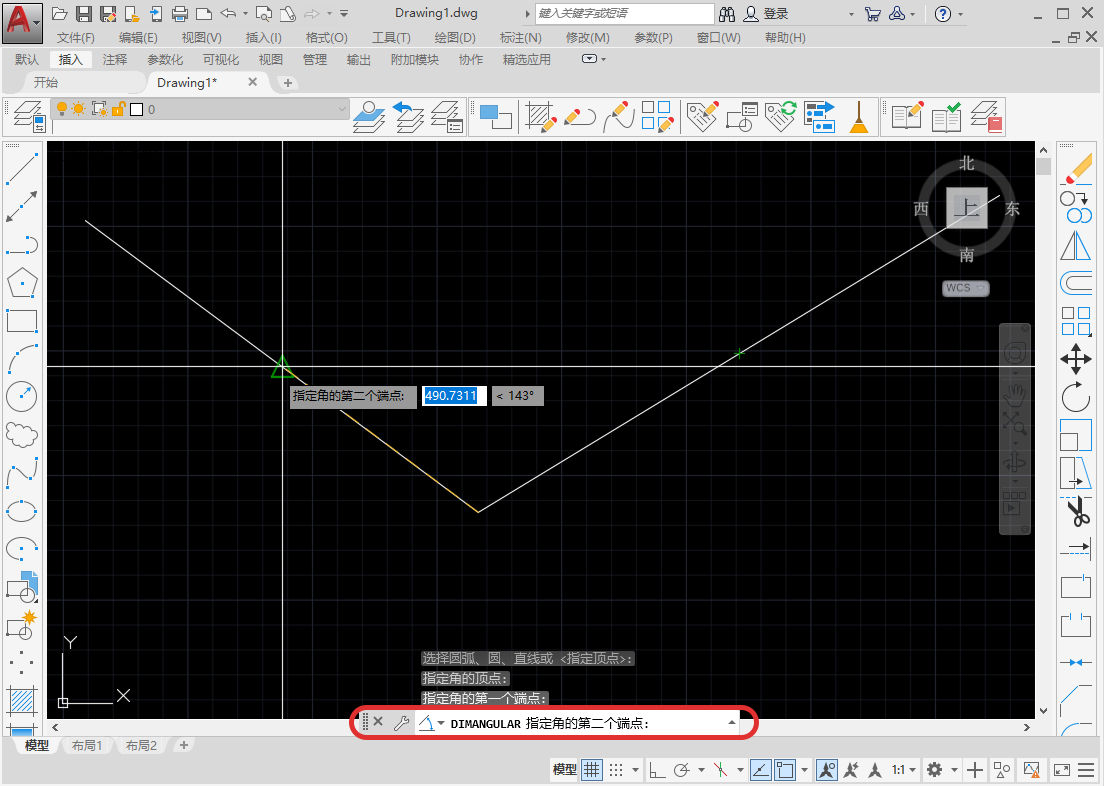

第二个端点

5.大于180度的角度标注完成。

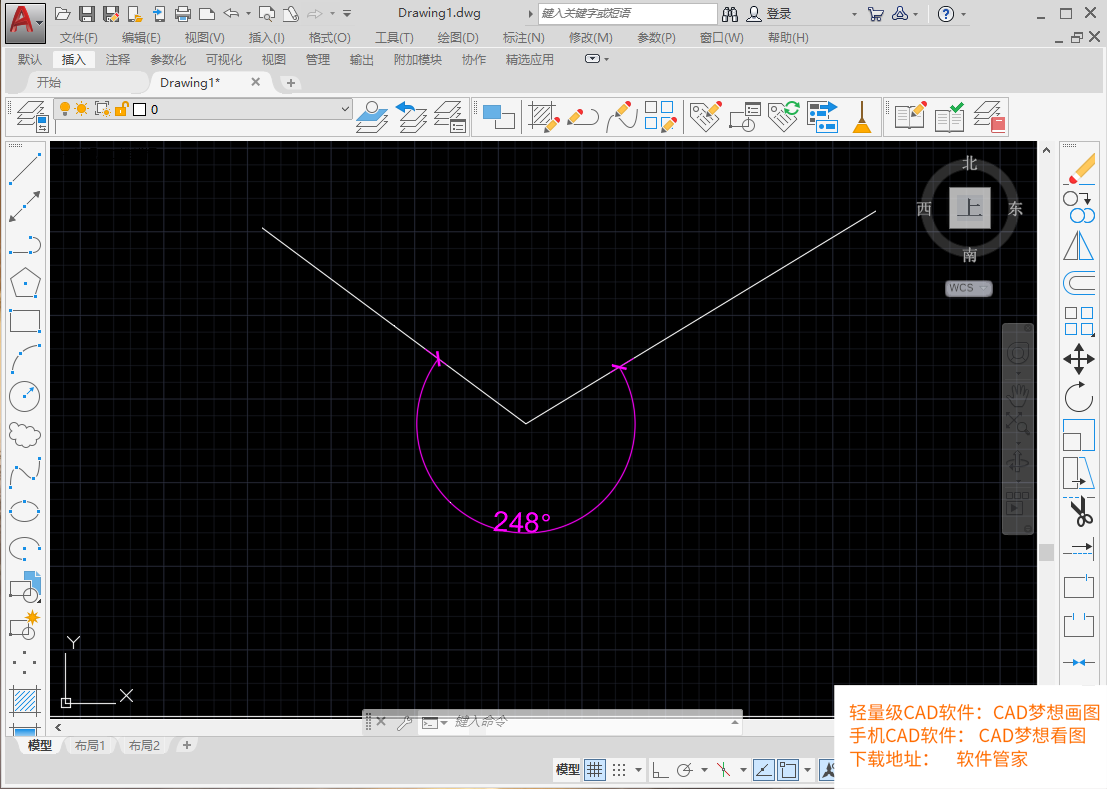

角度标注完成

文章出自CAD梦想画图官网
