我们来说一个CAD箭头的三种画法,后面两种都是需要用到源泉插件的哦。
操作工具
操作系统:Windows10
AutoCAD版本:2020
步骤

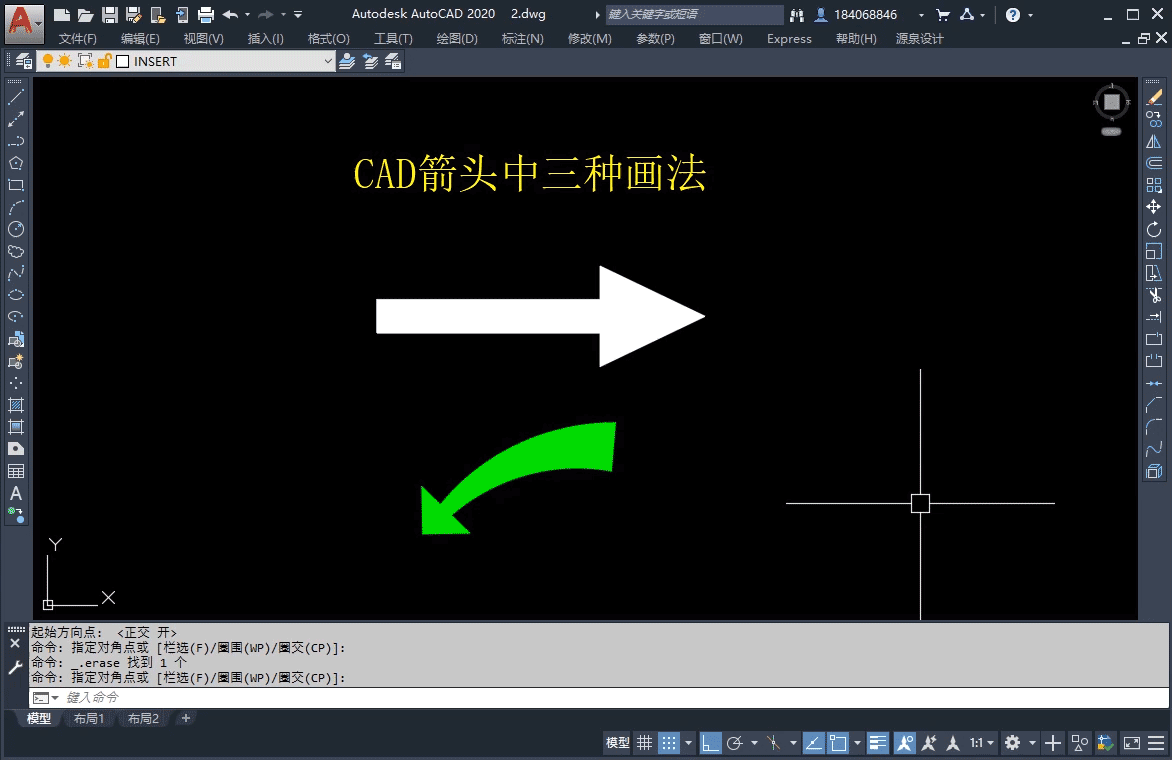

1.第一种画法,使用多线段命令(快捷键:PL)。执行命令后输入w,设置起点与端点的宽度都为15,长度为100,如下图动图所示:
多线段命令


2.接着输入W,把起点宽度改为45、端点宽度改为0、指定一定的距离就完成了,如下图动图所示:
多线段命令绘制完成


3.第二种画法,输入快捷键:AAW,指定三点即可,如下图动图所示:


4.第三种画法,输入快捷键:AAE,指定两点即可,如下图动图所示:
