AUTOCAD——点命令

CAD画图

点在CAD中有多种不同的表现形式，用户可以根据需要进行设置，也可以设置等分点和测量点。

点

1.执行方式

命令行：POINT

菜单栏：绘图→点

工具栏：点命令图标

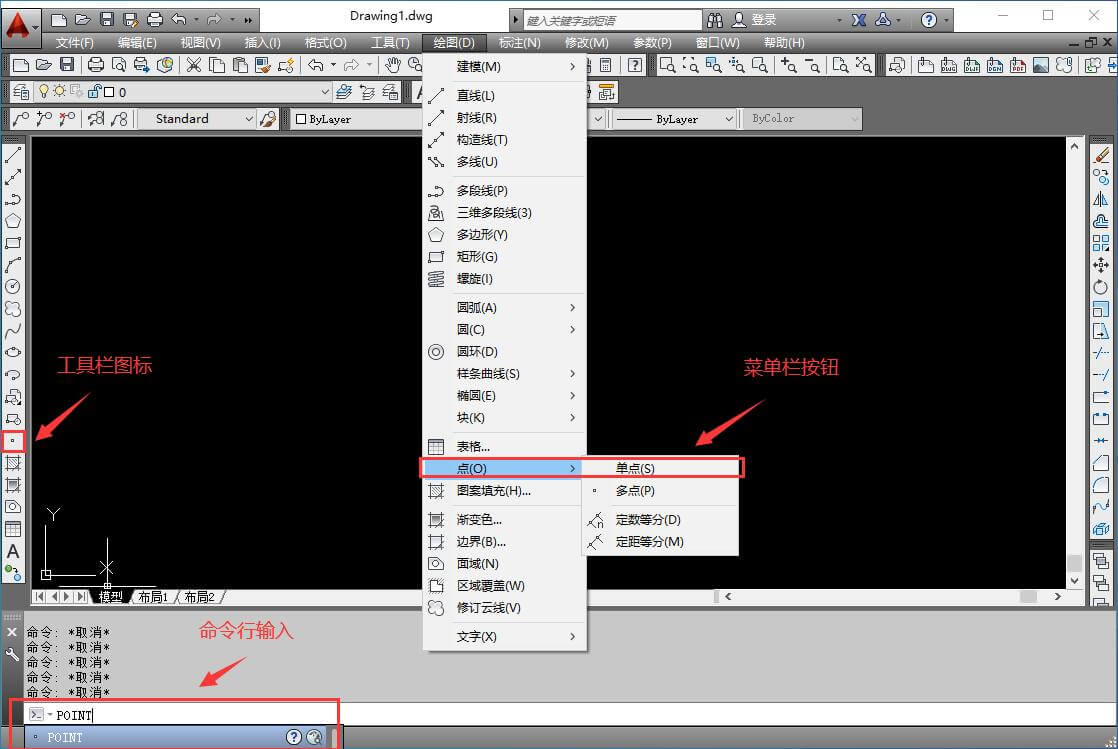

“点操作命令位置”界面

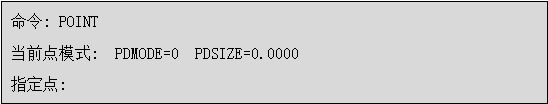

执行以上命令后，命令行会显示以下信息：

2.选项说明

（1）通过菜单方式操作时，“单点”表示只输入一个点，“多点”表示可输入多个点。

（2）可以按下状态栏中的“对象捕捉”选项，设置点捕捉模式，有助于点击点。

（3）点在图形中的表示样式有20种。可以通过“DDPTYPE”命令或选择菜单栏中的“格式”→“点样式”对话框来设置，如下图：

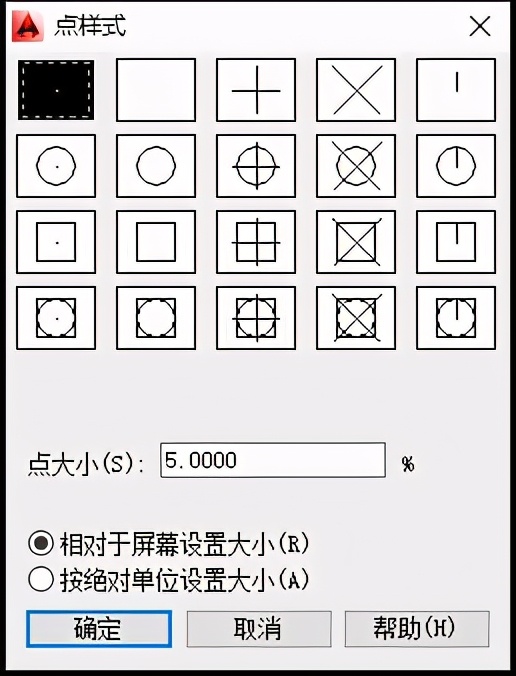

“点样式”对话框

等分点

1.执行方式

命令行：DIVIDE

菜单栏：绘图→点→定数等分

“等分点操作命令位置”界面

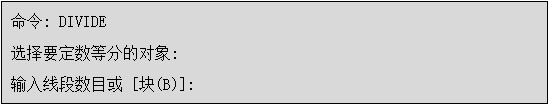

执行以上命令后，命令后会显示以下信息：

2.选项说明

（1）等分数目范围为2-32767。

（2）在等分点处，按当前点样式设置画出等分点。

（3）在第二提示行单击“块”选项时，表示在等分点处插入指定的块。

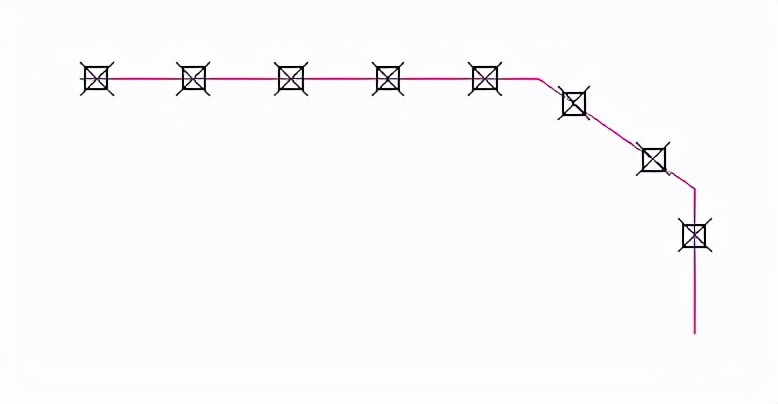

等分点效果如下:

测量点

1.执行方式

命令行：MEASURE

菜单栏：绘图→点→定距等分

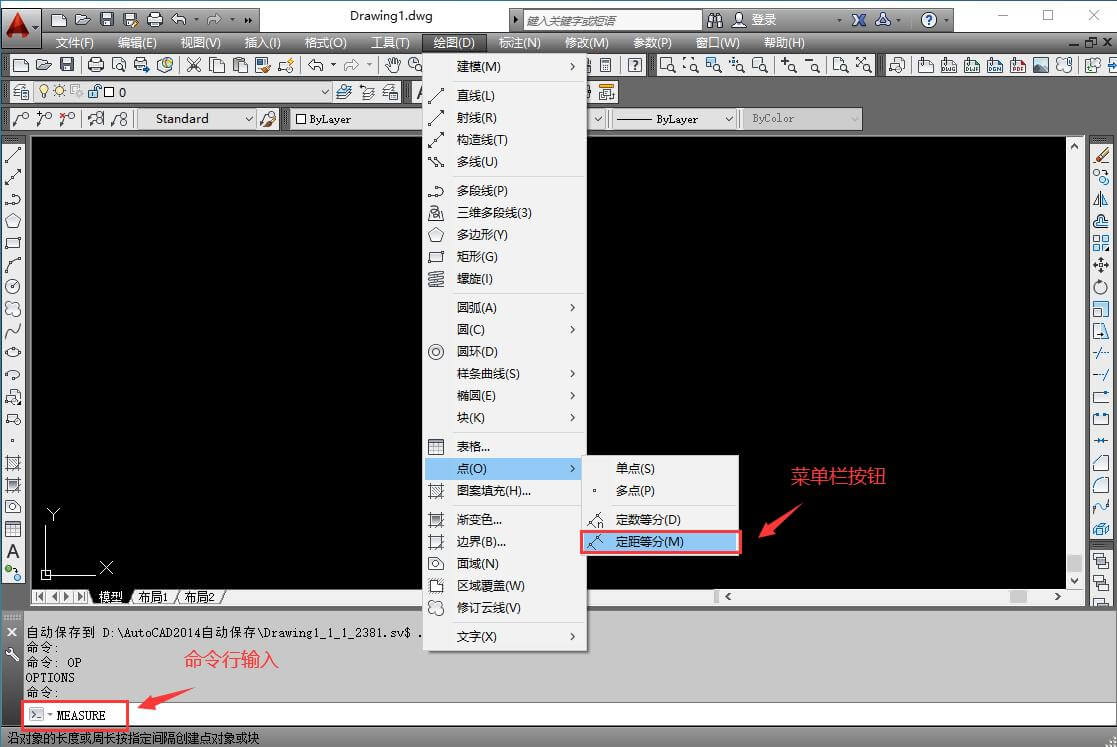

“测量点操作命令位置”界面

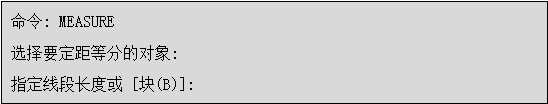

执行以上命令后，命令后会显示以下信息：

2.选项说明

（1）设置的起点一般是指定线的绘制起点。

（2）在第二提示行单击“块”选项时，表示在测量点处插入指定的块。

（3）在等分点处，按当前点样式绘制测量点。

（4）最后一个测量段的长度不一定等于指定分段长度。

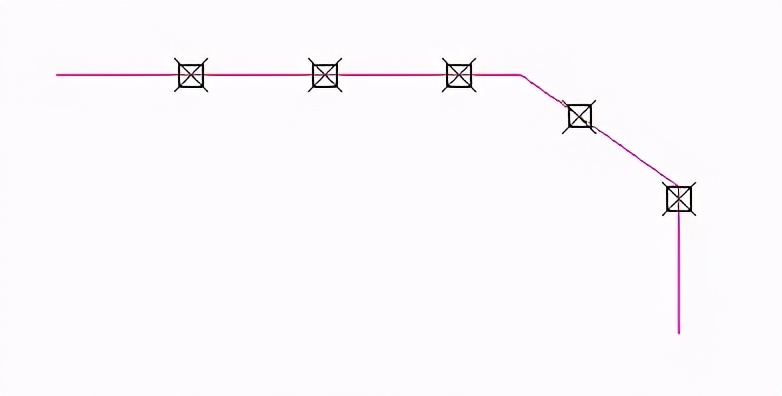

测量点效果如下：
