AUTOCAD——线宽设置

CAD画图

设置图形的线宽。

在“图层特性管理器”对话框中设置线宽

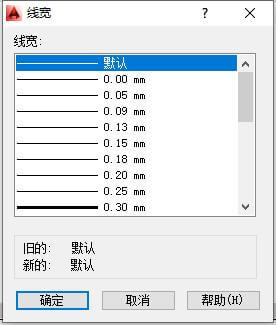

1.单击图层特性工具栏中的“图层特性”按钮，打开“图层特性管理器”对话框。在图层列表的线宽列下单击线型名，系统打开下图所示“线宽”对话框。

2.选项说明

（1）旧的：显示前面赋予图层的线宽

（2）新的：显示赋予图层新的线宽

直接设置线宽

1.执行方式

命令行：LINEWEIGHT

菜单栏：格式→线宽

图层工具栏:单击“线宽”下拉列表中的“线宽设置”按钮

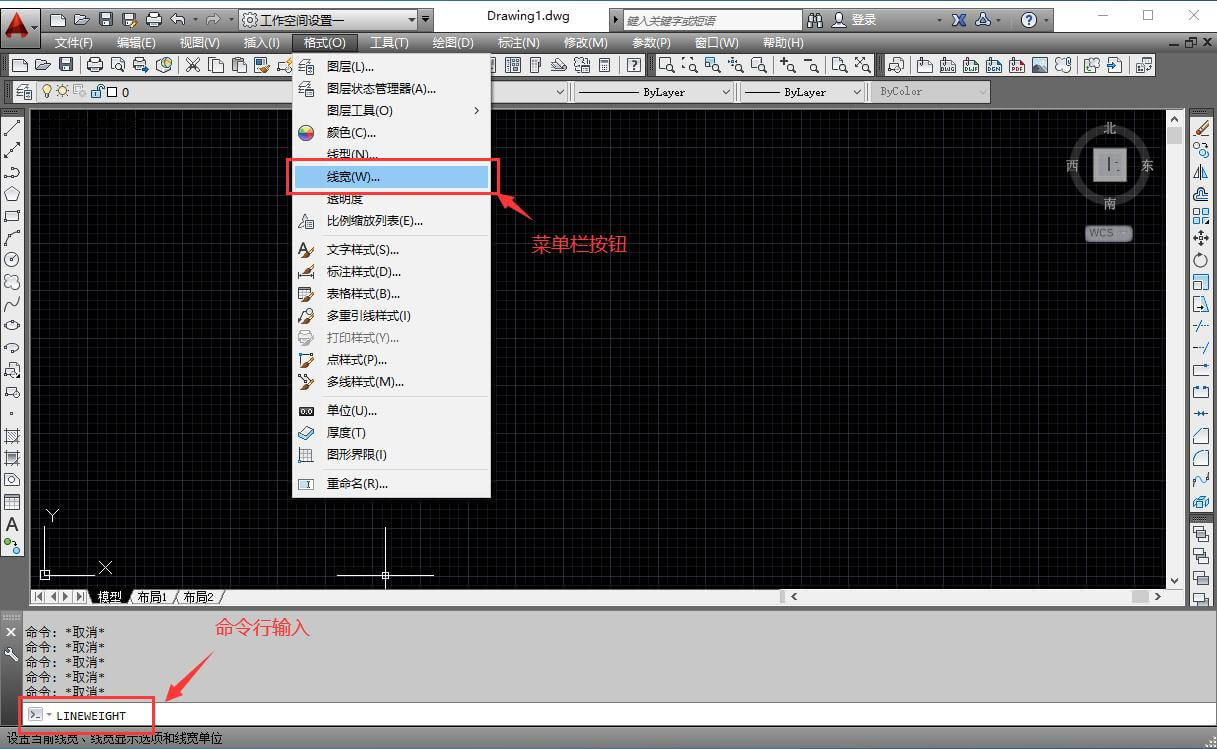

“线宽操作命令位置”界面

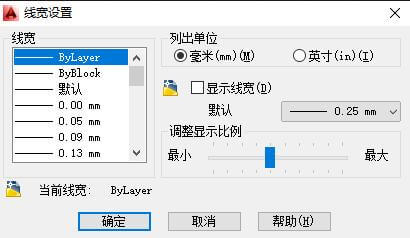

在执行以上命令后，系统打开如图所示的“线宽设置”对话框，用户可在该对话框中设置线型。

2.选项说明

（1）线宽：显示当前可以用的线宽值

（2）当前线宽：显示当前线宽

（3）单位：指定线宽是以毫米显示还是英寸显示

（4）显示线宽：控制线宽是否在当前图纸中显示

（5）默认：控制图层的默认线宽

（6）调整显示比例：控制模型选项卡上线宽的显示比例
