AUTOCAD——设置颜色

CAD画图

AutoCAD绘制的对象都具有一定的颜色，为清晰表达所绘制的图形，可把同一类对象用相同颜色绘制，不同类的对象用不相同的颜色绘制。

操作方式

命令行： COLOR

菜单栏：格式→颜色

图层工具栏：单击“对象颜色”中下拉列表中“选择颜色”按钮

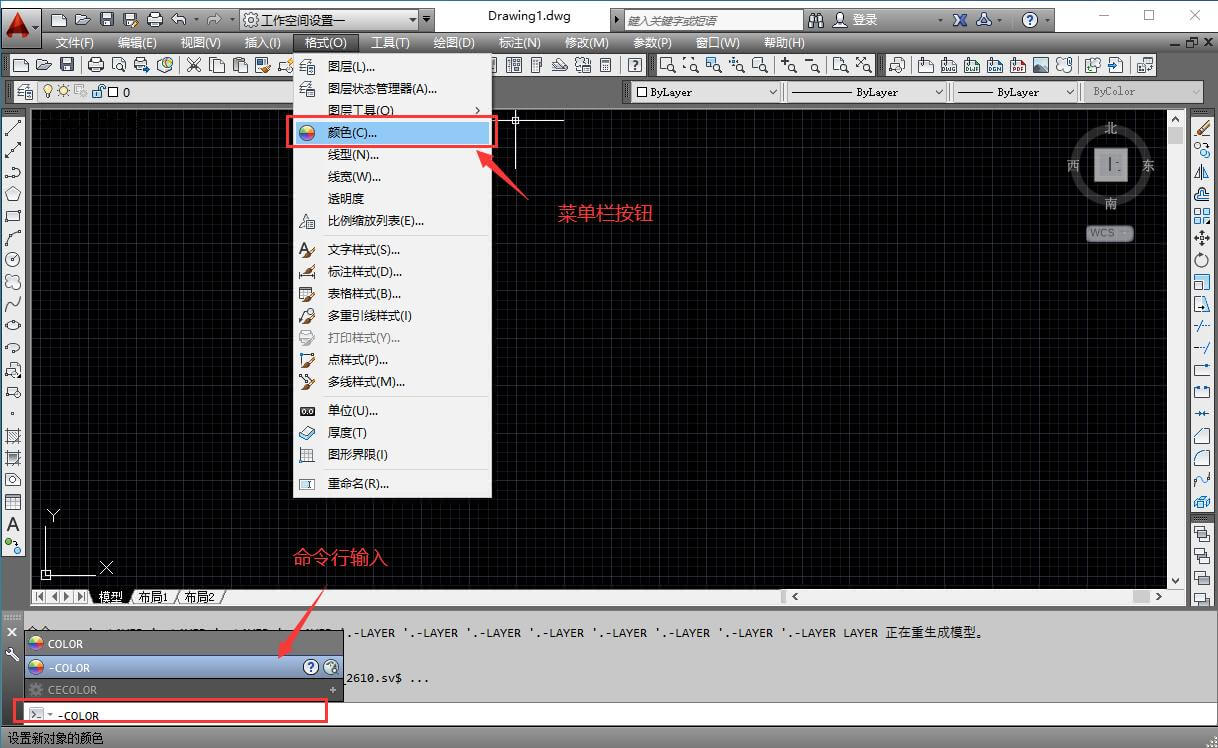

“颜色命令操作位置”界面

操作步骤

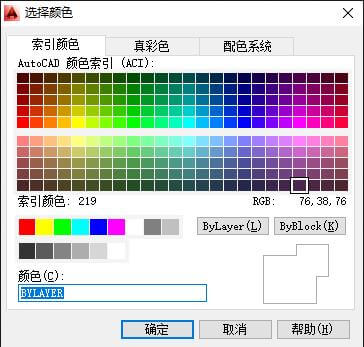

执行以上操作后弹出如图所示的“选择颜色”对话框。

选项说明

1.“索引颜色”选项卡

（1）颜色索引列表框：一次列出255种索引色，用户可以在此列表框中选择所需要的颜色。

（2）颜色文本框：所选择颜色代号值显示在颜色文本框中，也可以直接在该文本框中输入代号值来选择颜色。

（3）：ByLayer和ByBlock按钮：单击这两个按钮，颜色分别按图层和图块设置。这两个按钮只有在设定了图层颜色和图块颜色后才可以使用。

2.“真彩色”选项卡

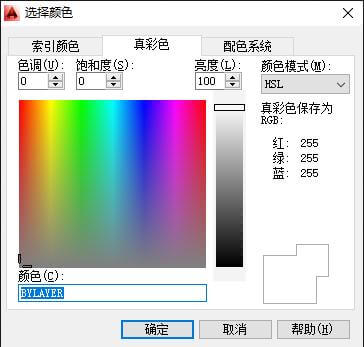

单击此选项卡，可以选择需要的人任意颜色，如下图所示。可以拖动调色板中的颜色指示光标和亮度滑块选择颜色及其亮度，也可以通过“色调”“饱和度”“亮度”的调节按钮来选择需要的颜色。所选颜色的红、绿、蓝值显示在下面的颜色文本框中，也可以直接在该文本框中输入红、绿、蓝值来选择颜色。

“真彩颜色”对话框

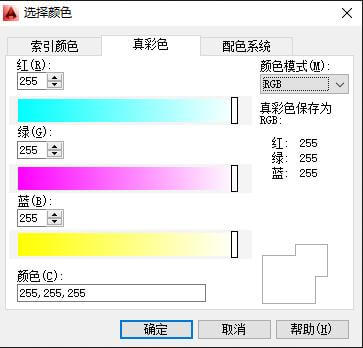

在此选项卡中还有一个“颜色模式”下拉列表框，默认的颜色模式为“HSL”模式，即上图所示的模式。RGB模式也是常用的一种颜色模式，如下图所示。

“RGB”模式

3.“配色系统”选项卡

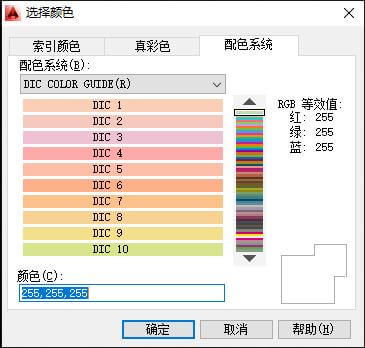

单击此选项卡，可以从标准配色系统中选择预定义的颜色，如下图所示。在配色系统下拉列表框中选择需要的系统，然后拖动右边的滑块来选择具体的颜色，所选颜色编号显示在下面的颜色文本框中，也可以在文本框中输入编号值来选择颜色。
