AUTOCAD——图形的输入与输出

CAD画图

AutoCAD除了可以打开、保存dwg格式的图形文件以外，还可以输入或者输出其它格式的图形文件。

输入图形

1.操作方式

命令行：IMPORT

菜单栏:文件→输入

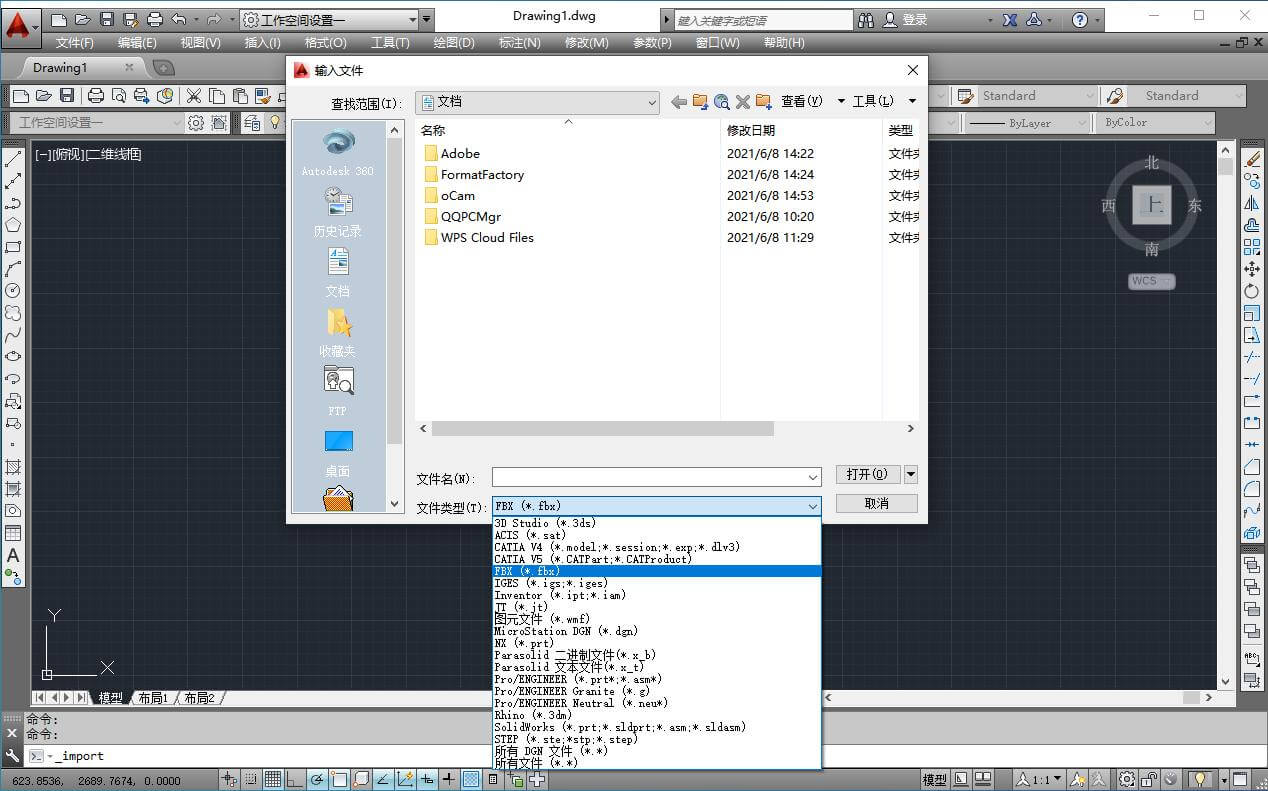

2.执行以上命令后，会弹出如图所示的“输入文件”对话框。选择需要输入的文件类型点击打开按钮，文件就输入到当前的图纸里面了。

3.文件类型说明：

3D Studio（.3ds）是3DMAX模型文件；

ACIS（.sat）是由ACIS核心所开发出来的应用程序的共通格式档案；

CATIA V4（.model；.session；.exp；dlv3）是在CATIA V4中生成的几何模型文件；

CATIA V5（.CATPart;CATProduct）是零件模型文件；

FBX（.fbx）是Kaydara FiLMBOXK的文件格式；

IGES（.ige;.iges）是一种影像格式；

INVENTOR（.ipt;.iam）是Autodesk inventor文件格式；

JT（.jt）是Siemens(西门子)PLM Software开发的轻型3D模型文件格式；

图元文件（.wmf）是Microsoft Windows中常见的一种图元格式；

MicroStation DNG（.dng）是数码相机原始数据的公共存档格式；

NX（.prt）是三维建模软件生成的文件；

Parasolid 二进制文件（.x_b）就是parasolid的二进制文件；

Parasolid 文本文件（.x_t）就是parasolid的文本文件；

Pro/ENGINEER（.prt*;.asm*）是汇编程序源文件；

Pro/ENGINEER Neutral（.neu*）是用于来在proe不同版本的传递的中性文件格式；

Rhino（.3dm）是3D NURBS建模器文件；

SolidWorks（.prt;.sldprt;.asm;.sldasm）是3D模具图片文件扩展名；

STEP（.ste;.stp;.step）是一种独立于系统的产品模组交换格式；

输出图形

1.操作方式

命令行：EXPORT

菜单栏：文件→输出

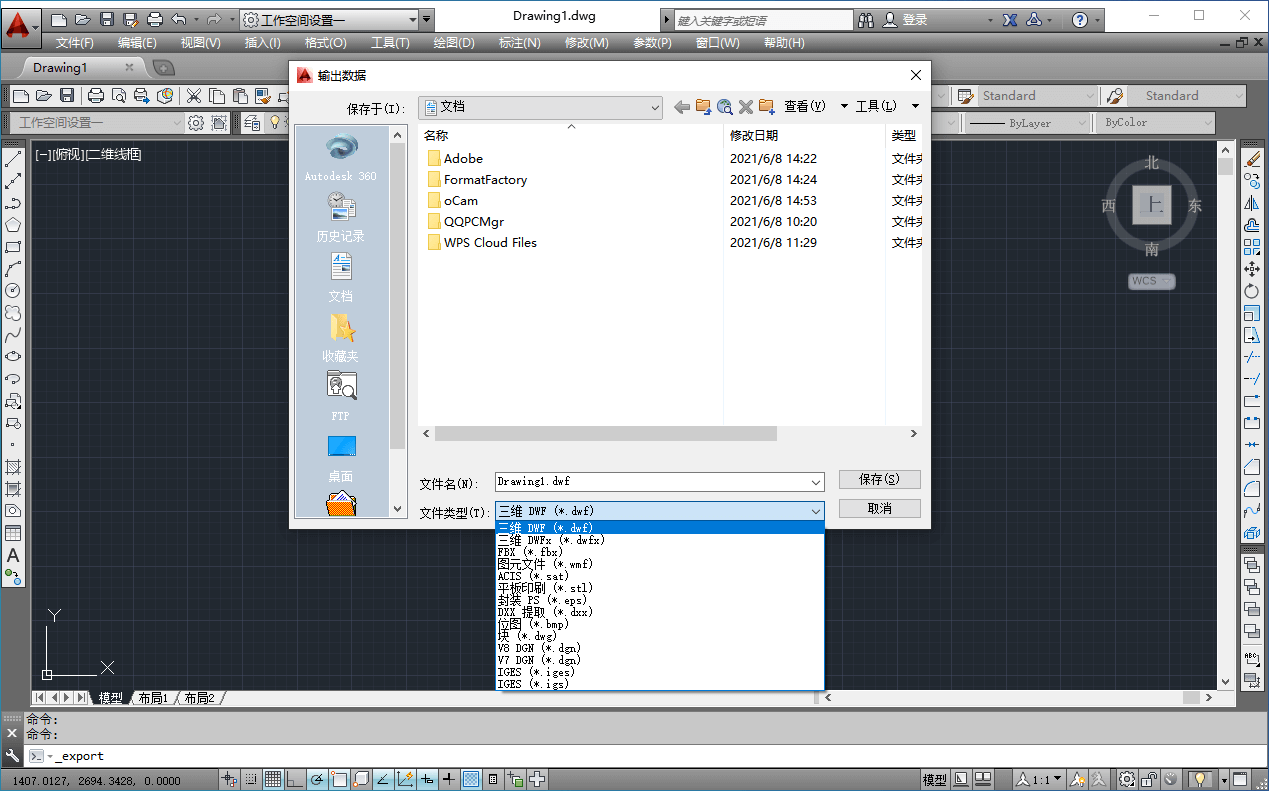

2.执行以上命令后，会弹出如图所示的“输出数据”对话框。选择输出文件的路径、输出文件名与输出文件的类型后点击保存就好了。

3.文件类型说明：

平板印刷（.st1）是CAD/CAM系统接口文件格式；

封装 PS（.eps）是以封装的PostScript文件格式保存的图形文件；

V8 DGN（.dgn）是由MicroStation和integraph交互式图形设计系统等各种建筑CAD软件生成的二维/三维图形；
