小石坝教你沟槽轮建模过程

3D-SW-小石坝

    经常有吧友在论坛里询问，关于如何在圆柱上开槽孔，或者进行某些特征操作，今天小石坝就通过一个沟槽轮，与大家一起分享下，如何在圆柱面上进行沟槽操作！！！{}

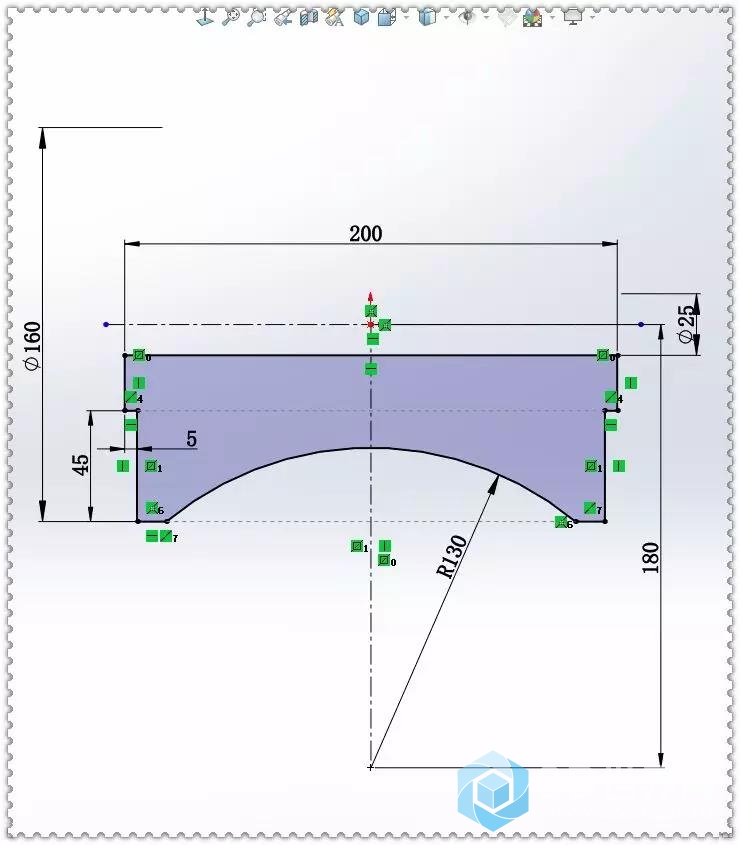

1.在上视基准面上画草图。

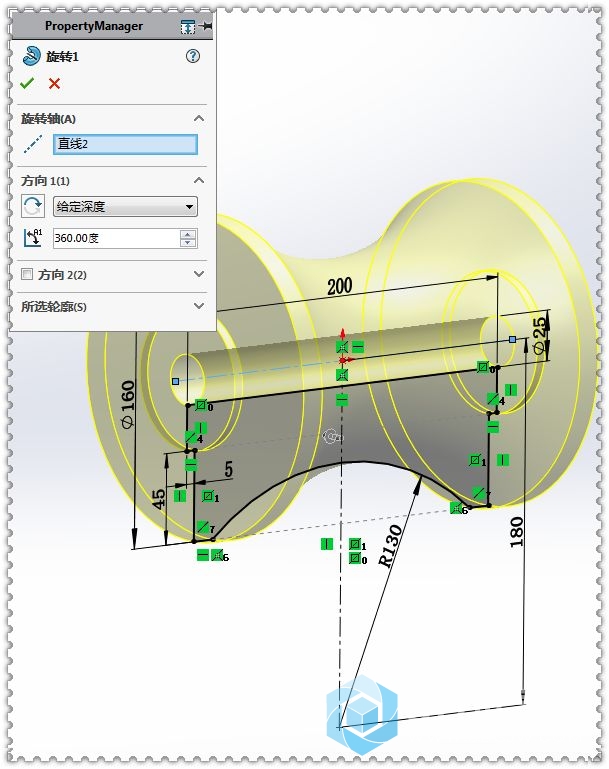

2.围绕中心线旋转

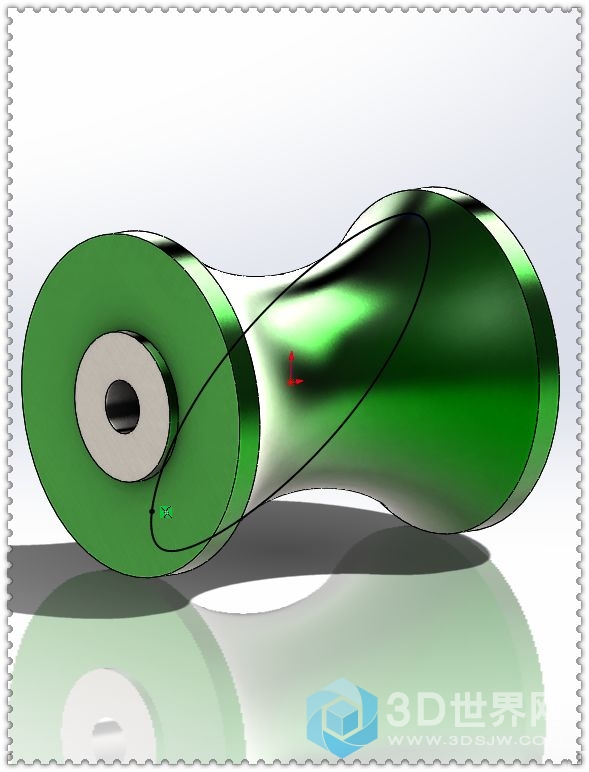

a.旋转后的图形。


3.在前视基准面上画一根斜线，夹角：45度。

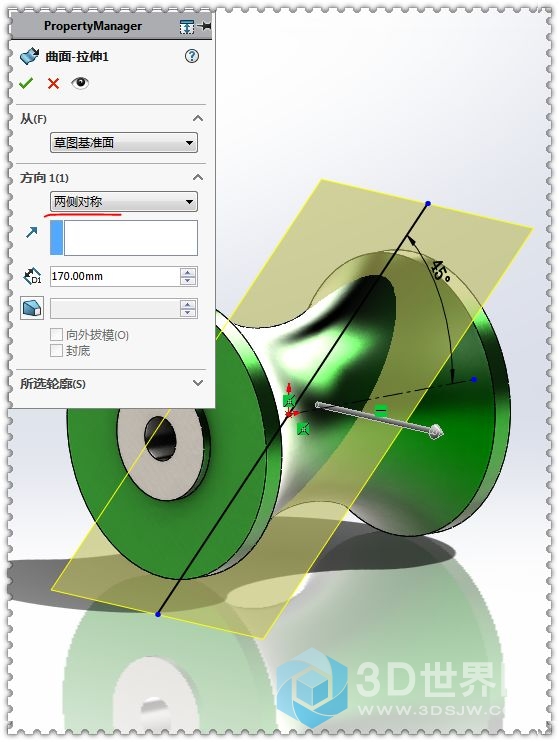

4.曲面拉伸，两侧对称。

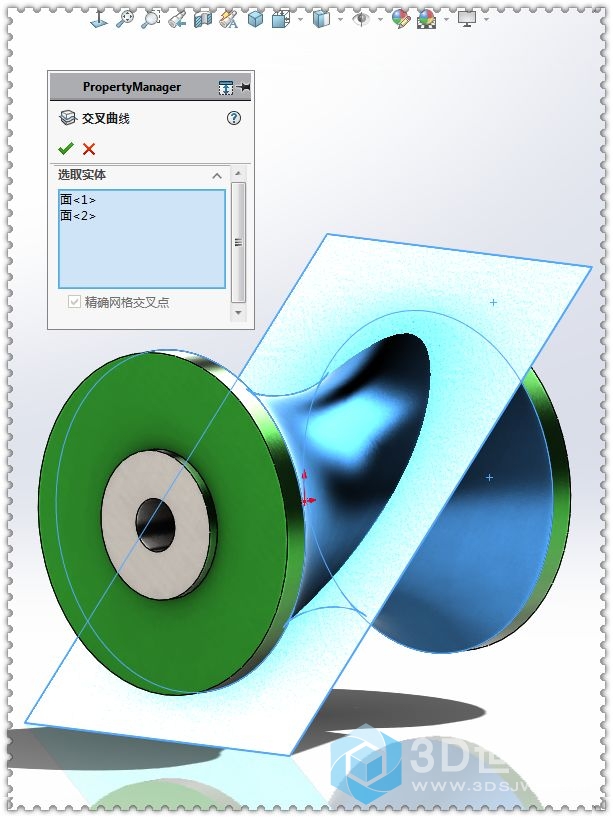

5.画3D草图，交叉曲线——旋转两个蓝色面。


a.隐藏拉伸曲面。

6.扫描切除，圆形轮廓，直径：25 ，路径：3D草图。

a.切除后的样子。


7.圆角，半径：1 。

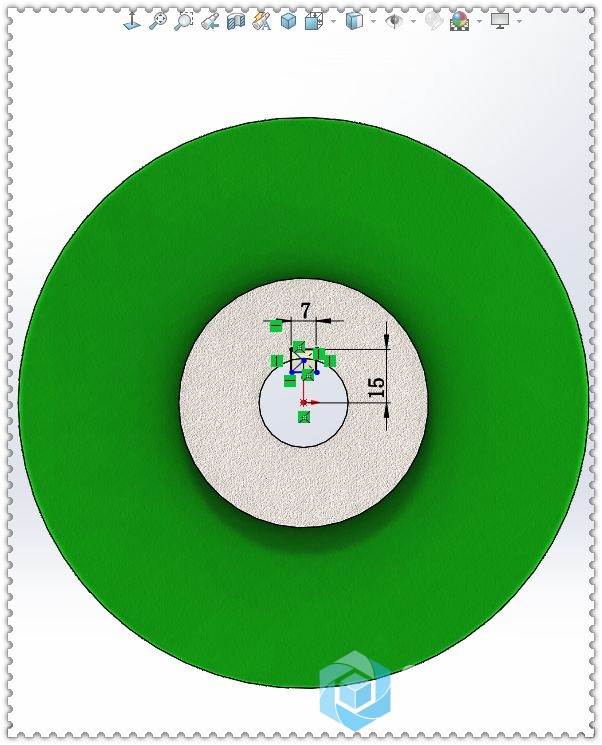

8.在右视基准面上画中心矩形。

9.拉伸切除，完全贯穿两者。

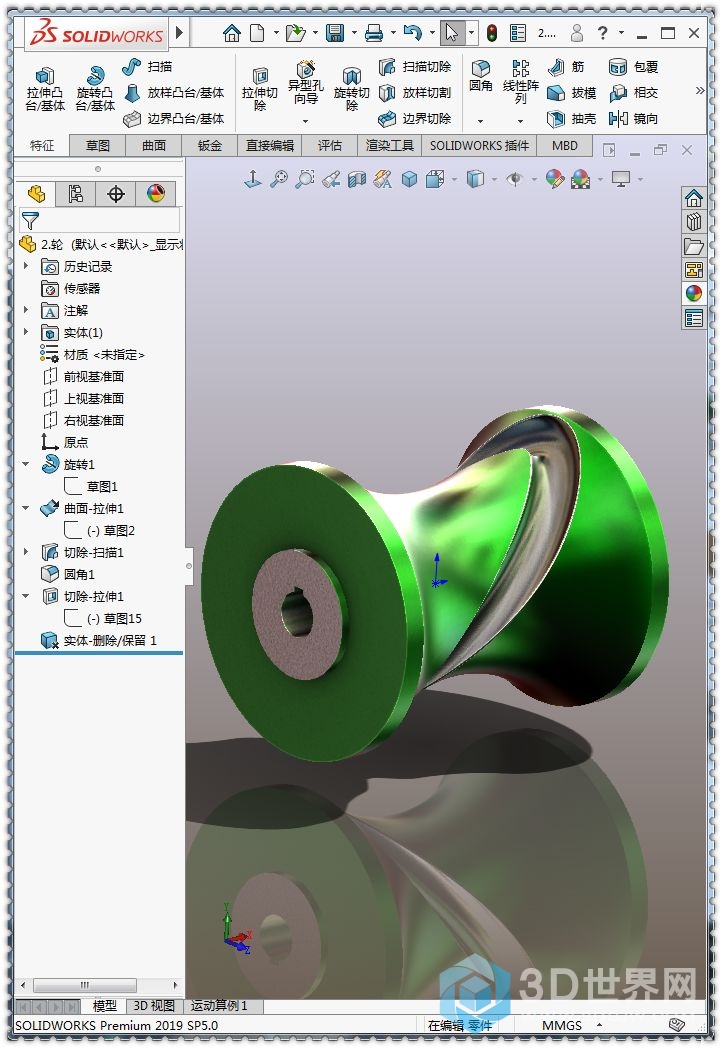

10.删除/保留实体——删掉拉伸曲面。

12、这样在圆柱上建模的沟槽轮就做好了，以后有类似的，大家可以参考下！！！{:}{:}
