creo3.0工程图中局部视图、破断视图的创建（图文教程）

大师兄* · 发表于 2016-7-19 13:23:21

creo3.0工程图中局部视图、破断视图的创建（图文教程）


ps:回复即可下载

drw原件.rar (39.35 KB, 下载次数: 1)

一.局部视图的创建

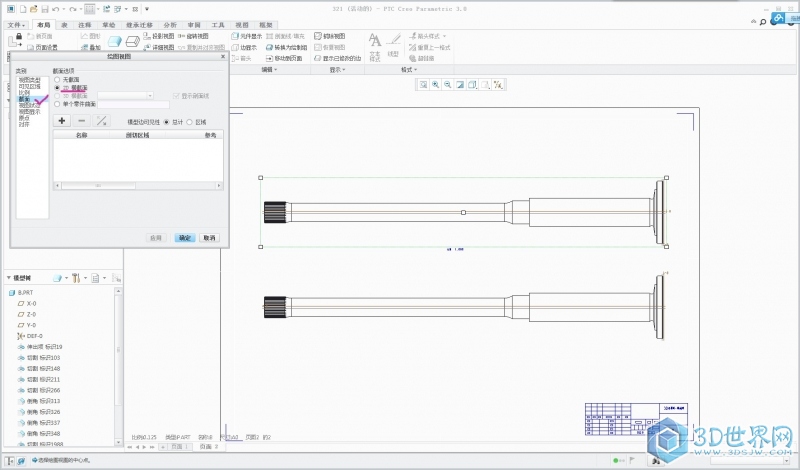

1.添加常规视图，进入绘图属性，选择截面-2D截面

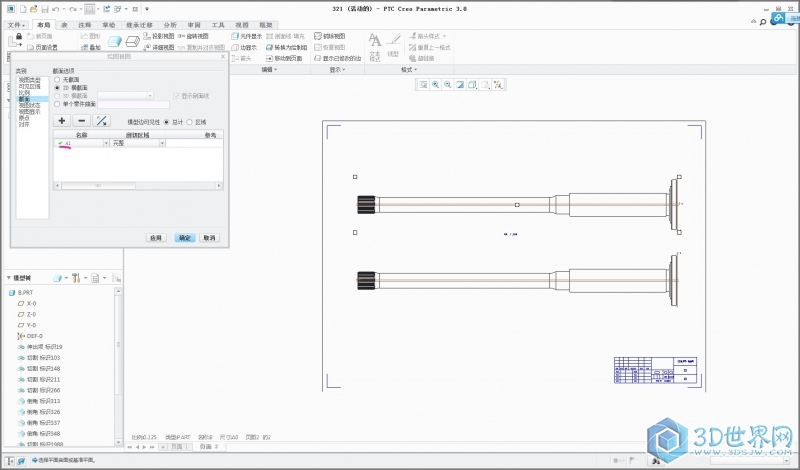

2.添加视图截面A1



3.添加A1截面之后，再选择剖切区域为局部



4.草绘剖视区域线条，然后点击应用


二.破断视图的创建

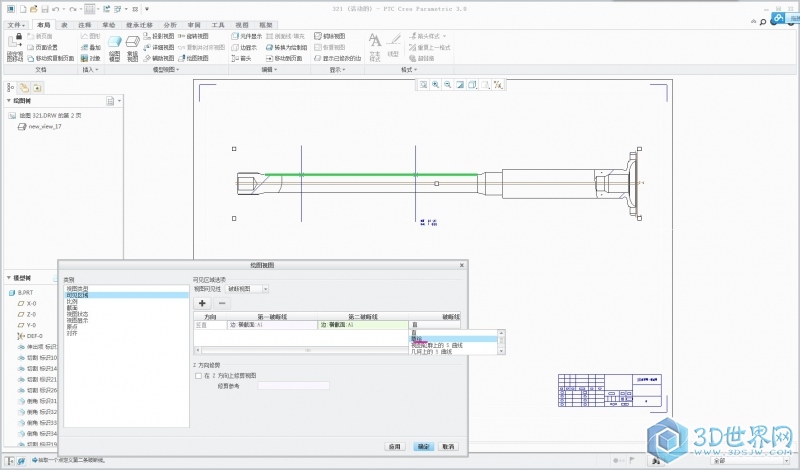

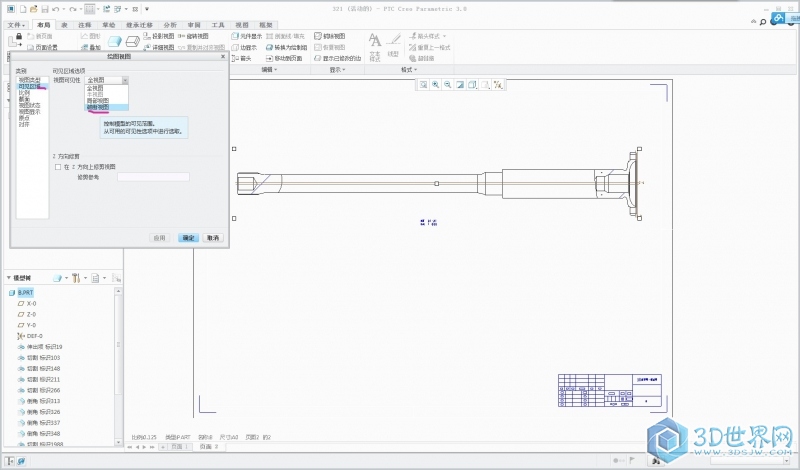

1.在绘图属性-可见区域-视图可见性-破断视图

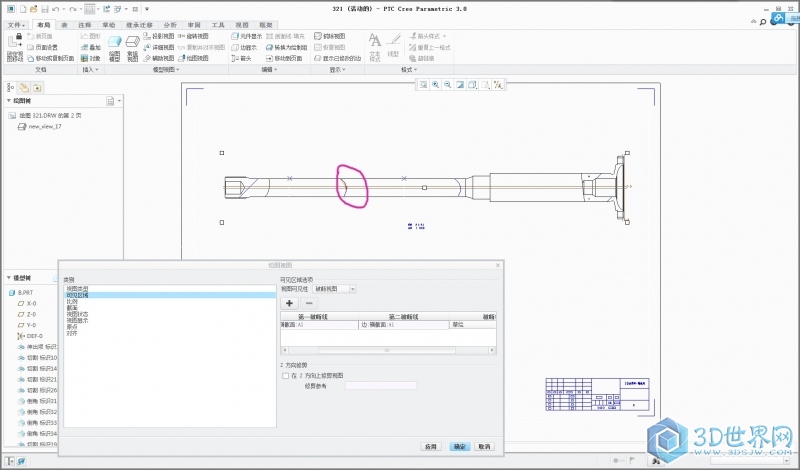

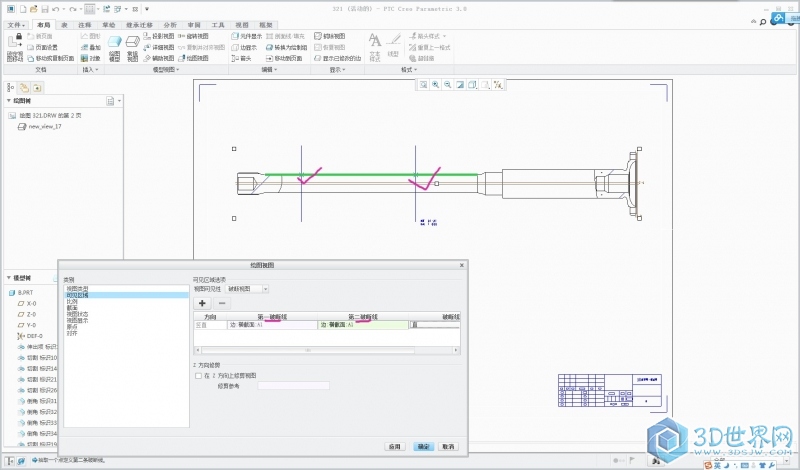

2.绘制两条破断线


3.选择草绘，自定义破断线的形状

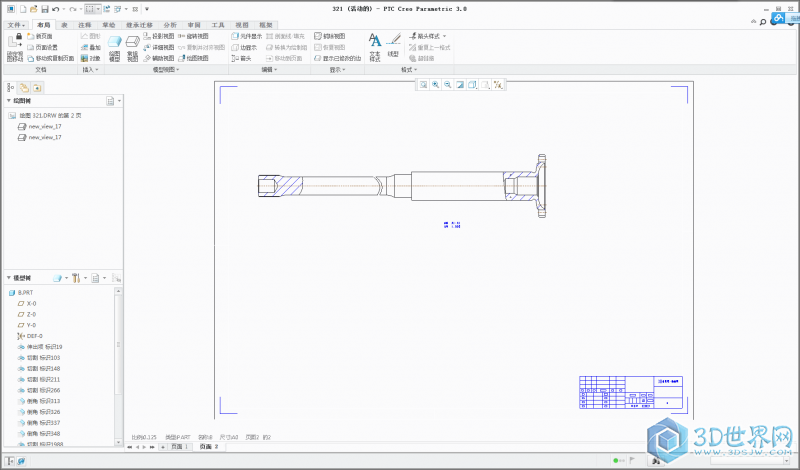

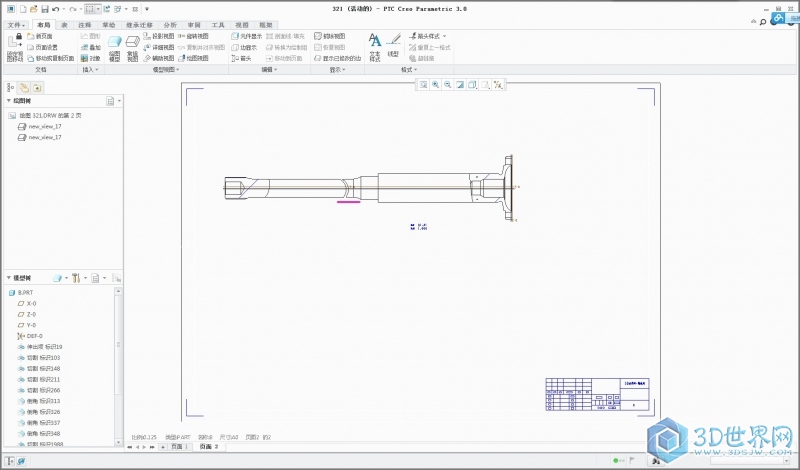

4.点击应用，查看效果
