关于NX创建剖切面和显示边界线的问题

15762568791

如题，新手提几个问题，请好心的大佬教下：
之前一直用proe的，刚开始用nx12.0

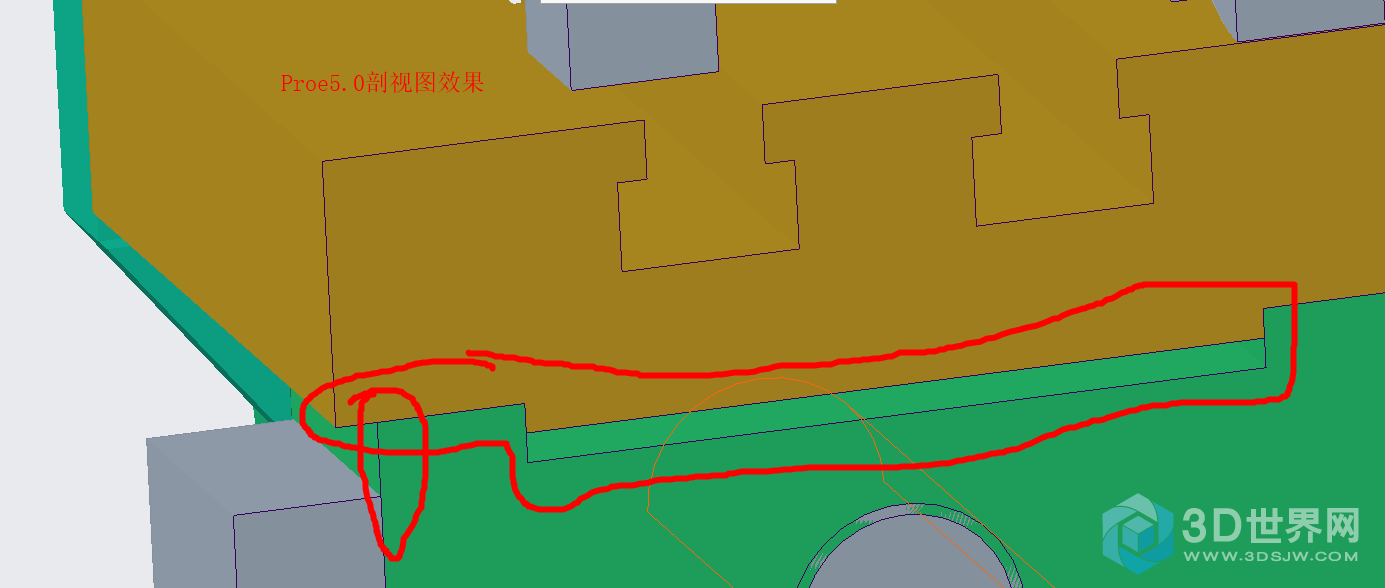

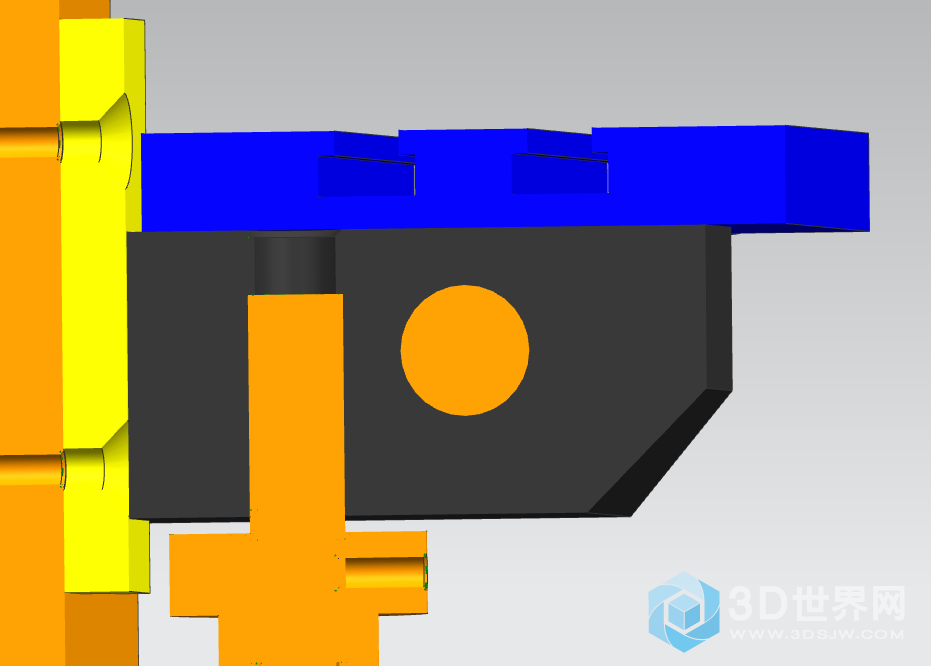

1.proe中创建迫切面不同零件之间有分界线的（即使两个零件配对重合或者ug中叫接触，或者距离为0的时候，），用ug试了下剖切面不显示零件界线，，，请问应该怎么操作。
2.proe中有一个给零件渲染外观，渲染的时候选择零件实体的话，时整个零件都变色，比如选黑色，切开看。里面也是黑色，用ug染了下黑色，只有表面时黑色，切开里面还是系统默认的实体颜色，这个可以改 么？我想染色把整个零件都染成一个颜色，切开也是我染的颜色，
3.还有一个问题，一个零件图或者装配图prt中，可以建多个剖视图么？有没有类似视图管理器的工具，我建了一个剖视图，确定之后，点击剪切界面，ok，我刚创建的界面显示了，但是我在创建第二个界面，点击剪切界面，直接就显示创建的第二个截面 了，第一个创建的剖切面就没有了么？》。。。。

有没有好心大佬。帮解决下。感谢

qwer0987

如图所示

qwer0987

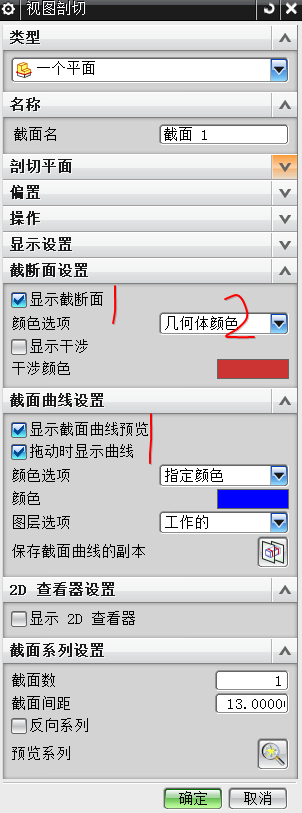

附图所示1回答第一问题；2回答第二问题，第三问题不会做。

qwer0987

附图被系统自动隐藏了，重发了。（是不是字少就会被隐藏？）

15762568791

qwer0987 发表于 2019-11-25 14:11
如图所示

十分感谢{}{}{}

另外我试了下，不修改颜色的话，在编辑截面状态时比较好的，但是点了确定之后，依然看不到截面线，大佬，我用的12.0，你的有这个问题么？

qwer0987

15762568791 发表于 2019-11-25 15:54
十分感谢

另外我试了下，不修改颜色的话，在编辑截面状态 ...

还是那张图片，点“保存截面曲线的副本”

15762568791

qwer0987 发表于 2019-11-25 14:11
如图所示

好了，太感谢了。。{}{}{}{}
