CATIA零件小技巧之表面贴画

顾老总 · 发表于 2019-11-15 09:15:10

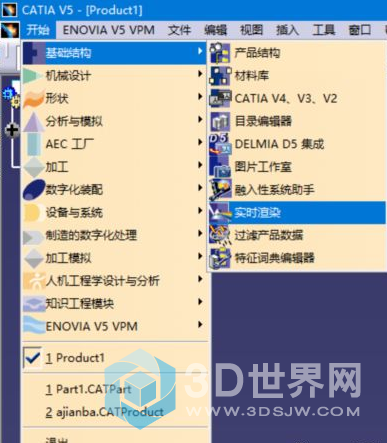

大家好，CATIA默认的材料颜色是灰色的，十分不美观。这一节将会为大家展示如何在零件表面贴出自己想要的图案。首先装配一个零件并进入实时渲染模块。装配零件如图（别吐槽，因为这么做最简单）

接下来将零件着色模式调整至含材料着色

选择一个你想要的图片。（这里笔者是用的一张篮球大图）

点击下图中的应用贴画选项

单击后出现如下界面，选择自己需要的图片，并根据零件类型，选择平面，球面，圆柱面

之后点击零件表面后，调整相应属性（大小、旋转方向）后，出现如下效果。

你认为到这边就结束了吗？NO。

点击下方的照相机按钮（即简易工具按钮），出现如下界面。

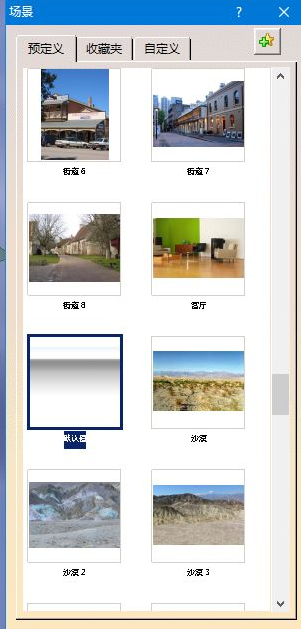

在第一个按钮中选择自己想要的场景，将零件放置合适的位置

最终即可完成初步的零件渲染。

以上就是本期的主要内容了，觉得不错的小伙伴可以分享给自己身边的朋友哦~
