我从刚开始用UG的时候，就对UG的坐标系一知半解。
因为UG的坐标系种类繁多，而在网上一直没有见过系统的教学和讲解。
随着时间的积累和自己的摸索，慢慢的理解了，今天特地整理出来，希望对有需要的人有帮助；
绝对坐标系(ACS)：
绝对坐标系(ACS)是模型空间中的概念性位置和方向。它是不可见的，且不能移动。
我们在左下角看见的那个是一个“视觉指示符”，表示模型绝对坐标系的方位。并不是真正意义的坐标系；
我们经常使用的“几何属性”上面的坐标值就是以绝对坐标系(ACS)为原点。 还有我们习惯按的“F8”，也是基于绝对坐标(ACS)，进行捕捉的。
PS:这也是为什么那么多人喜欢把零件加工坐标系和绝对坐标(ACS)重合的原因。

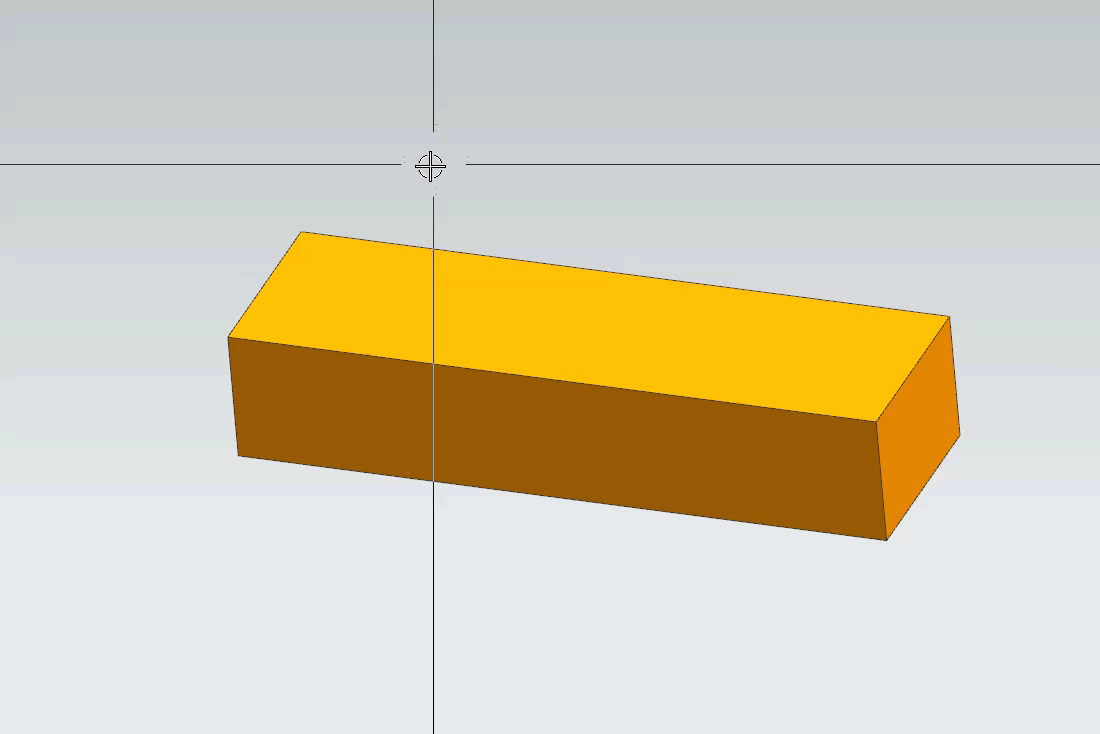

虽然坐标系不可见且不能移动，但是我们可以点击左下角这个所谓的“视觉指示符”进行旋转。
点击鼠标左键，选择一个旋转轴可以输入角度进行旋转；或者按住鼠标中间的滚轮键，选择一个旋转轴进行直接旋转；
（其实绝对坐标系在某些特殊情况下是会显示出来的，我见过的两次都是在软件出BUG的时候。但是如果你想给他调出来却没有选项）
（ACS看不见摸不着，但它却很重要）
工作坐标系(WCS)：
工作坐标系（WCS） 是一个可移动坐标系，可以移到图形窗口中的任何位置，从而在不同的方向和位置构造几何体。
工作坐标系（WCS）的 XC-YC 平面称为工作平面。
您可以在部件文件中保存多个坐标系，但只有一个坐标系可以成为 WCS
WCS很常用，我们随便举两个例子。你创建草图的时候，它会首先默认到现在WCS的位置（当然你可以不选它）。再或者我们想插入一个块或者体的时候，起始点中就有这个选项，而这个选项贯穿于UG绝大部分参考输出位置：
PS:
①首选项中有一个选项"将WCS定位到MCS",勾选后，单击选定MCS后会自动移动WCS，不过仅仅是临时的。
②有很多时候，无法使用绝对坐标系进行视图捕捉，可以利用“设置视图至WCS”来定位工作平面。
（WCS就是定义你要工作的起始点）
机床坐标系（MCS）：
机床坐标系（MCS）中的M我一直以为是Manufacture的意思，因为我们总是叫它“加工坐标系（MCS）”， 查了一下帮助文件，里面的解释是“机床坐标系（MCS）”M应该理解成Machine.

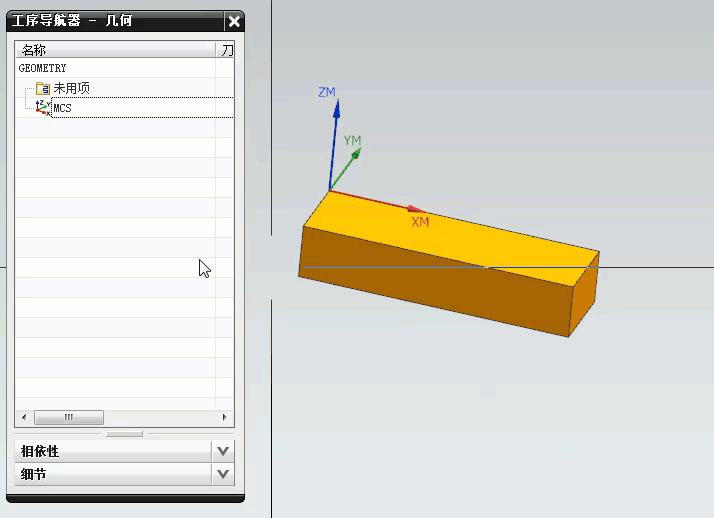

不管理解成什么，意思不错就行(*^__^*) 嘻嘻……。我们只要是需要进入加工，就需要定义MCS,它就是程序的原点位置。我们在机床中建立的坐标系（G54-G59）其实就可以理解成是这个MCS。
MCS的说法比较多，但是实际应用中却很少。 MCS坐标系有主要与局部之分； MCS坐标系存储了“参考坐标系”(RCS)。 MCS坐标系可存储安全平面、下限平面和避让点。 在 MCS 父项下存储的工序继承 MCS 父项中指定的参数。
PS:有很多时候，无法使用绝对坐标系进行视图捕捉，可以利用“将视图设置为WCS”来定位工作平面。
（MCS 就是零件当前工序加工原点）
参考坐标系 (RCS):
官方定义：参考坐标系 (RCS) 是指创建、复制、移动或变换工序时对参数进行映射的坐标系。默认情况下，它和“绝对坐标系”处于相同位置，其坐标为 X = 0, Y = 0, Z = 0。创建或编辑 MCS 时均可指定 RCS。每个方位组（例如，MCS 、MCS_Mill ）都有 RCS。
指定 RCS 能够帮助您在完成对工序的变换后重新定位刀轴矢量、安全平面和避让点。
这货有什么用，其实我也不知道，我也没有理解透彻官方的解释，也从来没用过。。。大家了解了解就好了
（RCS 这货我不认识它。。。。。）
坐标系（CSYS）：
CSYS（Coordinate System）从字面意思来说，就是坐标系的意思。而关于基准坐标系有Datum Coordinate System这个表述，所以感觉翻译成基准坐标系不太准确。但是貌似在UG使用中大部分情况都是用来做基准的，好像大家也更愿意理解它为基准坐标系；
创建新文件时，NX 会将创建基准 CSYS，基准CSYS 提供一组关联的对象，包括三个轴、三个平面、一个坐标系和一个原点。基准 CSYS 显示为部件导航器 中的一个特征。它的对象可以单独选取，以支持创建其他特征和在装配中定位组件。
CSYS的意义是可以随便被引用构建WCS或者其它的对象；个人感觉实际意义不大；
还有一种坐标系或者称为坐标系符号吧，即是点击保存工作坐标系（WCS）、机床坐标系（MCS）后留在屏幕上的一个坐标系符号，是用来快速定位已经使用过的坐标系位置的。
|
