UG怎么画下图

PPOO*

柳园花匠 发表于 2016-10-22 22:09
数据不缺。带括孤的尺寸只是参考尺寸。

这个图是要拆片补片的，只有这样才能看得顺眼。

哎，主要是有几年没摸过UG了，凭着记忆对以前的命令想着画生疏了不少啊，补片拆片还得好好想想
了

mwg*

难度很一般，不需要什么草图，我用无参数随便作了一个

PPOO*

mwg 发表于 2016-10-23 12:56
难度很一般，不需要什么草图，我用无参数随便作了一个

主要是1到2年没怎么摸过UG了，最近想着练习练习！这个是下半部分建个圆锥然后分割体，上半部分的半圆合在一起，抽壳吗？

mwg*

PPOO 发表于 2016-10-24 17:42
主要是1到2年没怎么摸过UG了，最近想着练习练习！这个是下半部分建个圆锥然后分割体，上半部分的半圆合在 ...

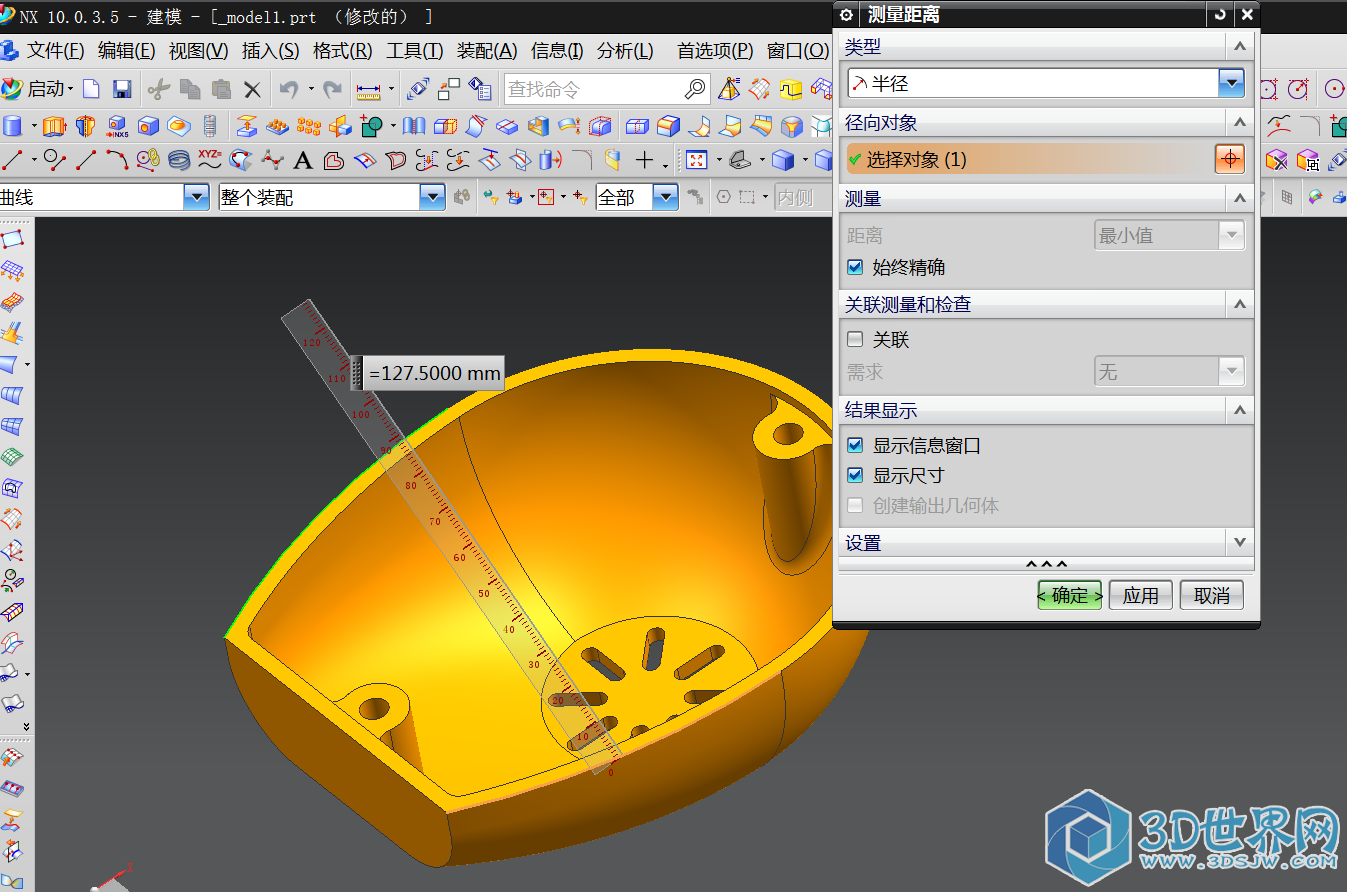

把三个面作好缝合成实体把顶上削平再抽壳作螺丝孔与8个槽。主要是把几个圆弧把好，一个是1/4球再一个类似锥的不是锥，用网格面与1/4圆球相切一次过。侧面底面都是有界面很简单。
