我的问题：1.黑白草图中在剖面线附近有个R10，这个R10如果我在草图中画出来肯定不是图片中最终效果，因为它拉伸沿着z轴，不是贴着凸台面，所以我没画出来而是直接直线画到底，最后用线圆角做出大家看到的效果，不知道有没有其他方法。2.看到那个模型中那个绿色草图了吧，我本想让他对称拉伸，求差，但是我忘了，沿着z轴拉伸出来的体并没有完全在凸台内部，所以那个2mm的槽子我拉不出来。想不出来怎么办了。3.我把模型换成静态线框显示，总想利用上面的边框线，效果不理想啊，愁啊。
                                     看似简单的一个实体，折磨shi我了。呜呜。大神们求指点啊。

拂晓*

槽的话拉伸就可以了。不一定非要沿着边线，你只要把这个区域覆盖就可以了~这个圆角尝试一下样式倒圆试试

新势力纵横3

拂晓 发表于 2013-3-21 20:16
槽的话拉伸就可以了。不一定非要沿着边线，你只要把这个区域覆盖就可以了~这个圆角尝试一下样式倒圆试试

R75上面没有剖面线说明R75是槽的底部。而且面对的是凸台，不是柱体啊。拉伸求交不好实现。

逍遥子*

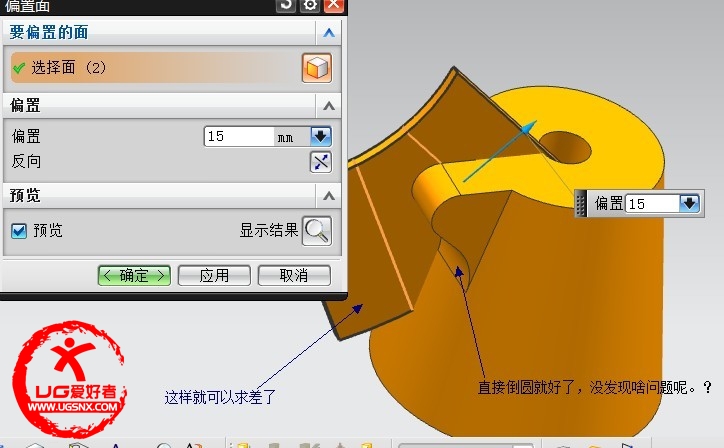

是不是这样？呵呵

新势力纵横3

逍遥子 发表于 2013-3-21 21:40
是不是这样？呵呵

这个布尔求差问题我也解决了，看你这么一画，感觉我的思维太局限了，麻烦吧源文件发一下，下了。1649490643@qq.com。万分感谢。

逍遥子*

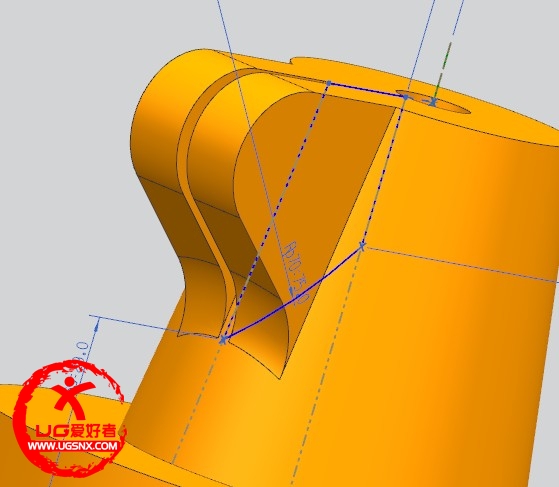

_model1.rar(101.35KB)我就画了R75一个草图，所以其他的都无参
