[视频教程] 这个图纸怎么画？后面要分模

[复制链接]
tjhebut*

六级士官

Rank: 4

6

主题

63

帖子

1242

积分
跳转到指定楼层
楼主
发表于 2013-1-29 09:24:21 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 clmwindenergy 于 2013-12-8 20:48 编辑

小弟学习UG一段时间了
可是有个毛坯图始终想不出该怎么画出来
实在没有办法了  只好找大家帮个忙了
先上图片吧：



其余未注圆角为R2

苦思冥想啊  还是不知道怎么画

关键是中间的分模面，必须得做出来吧  以后的模具设计还需要它作为分模面呢

我QQ：22932935

等大家赐教啊












这个, 图纸, 怎么, 后面



有奖推广贴子：

相关帖子
回复

使用道具 举报

副总经理

Administrator

德高才能望重

Rank: 16Rank: 16Rank: 16Rank: 16

2293

主题

1万

帖子

3万

积分

站长优秀版主论坛技术员论坛元老论坛贡献推广达人
沙发
发表于 2013-1-29 10:24:33 | 只看该作者
图纸上面的A-A、B-B视图不是有大小尺寸了啊，你所指的这根斜肋两头大小尺寸也有了，角度7度也知道了，还有什么地方不明白的呢，而且这个图纸上指的产品也是符合模具脱模要求的。
分模面也就是视图上的中心线了，很明确。
回复 支持 反对

使用道具 举报

tjhebut*

六级士官

Rank: 4

6

主题

63

帖子

1242

积分
板凳
 楼主| 发表于 2013-1-29 10:34:26 | 只看该作者
本帖最后由 clmwindenergy 于 2013-12-8 20:48 编辑

谢谢这位大哥

这个图纸尺寸还是比较明确

可是我用UG不会画这个零件实体啊     能给我个详细的指导吗 谢谢啊









回复 支持 反对

使用道具 举报

副总经理

Administrator

德高才能望重

Rank: 16Rank: 16Rank: 16Rank: 16

2293

主题

1万

帖子

3万

积分

站长优秀版主论坛技术员论坛元老论坛贡献推广达人
地板
发表于 2013-1-29 10:44:26 | 只看该作者
tjhebut 发表于 2013-1-29 10:34
谢谢这位大哥

这个图纸尺寸还是比较明确

这个是基本功，要靠自己，如果这个图你还不会画，那么说明你的火候还早，你可以到论坛每日一练区多下载教程自观看。里面很多这种案例的，祝你学习愉快。
回复 支持 反对

使用道具 举报

ytm*

少将

大咖

Rank: 8Rank: 8

8

主题

626

帖子

2万

积分
5#
发表于 2013-1-29 10:45:05 | 只看该作者
本帖最后由 clmwindenergy 于 2013-12-8 20:48 编辑

本来写了，后来发现有点问题。。我去试试看。

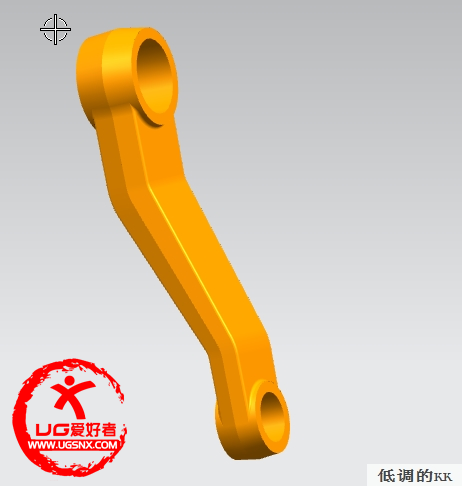

下面是后来画出来的，但内圆那个40在点问题。。我的整成和那个相切，，就不是%%C40的。还有就是再加了两个孔好看点。嘿嘿
哪个高手闲得没事，再做做看，，回头学习。












回复 支持 反对

使用道具 举报

chenchen_110*

贵宾

Rank: 9Rank: 9Rank: 9

85

主题

600

帖子

1万

积分

优秀版主论坛技术员论坛贡献
6#
发表于 2013-1-29 13:35:54 | 只看该作者
本帖最后由 clmwindenergy 于 2013-12-8 20:48 编辑

画好了看看prt吧
e1.prt(752KB)









评分

参与人数 1G币 +5 收起 理由
cai718li* + 5 不错，支持！

查看全部评分

回复 支持 反对

使用道具 举报

tjhebut*

六级士官

Rank: 4

6

主题

63

帖子

1242

积分
7#
 楼主| 发表于 2013-1-29 13:44:21 | 只看该作者
谢谢大家这么热心啊 呵呵  我好好研究下  真心感谢
回复 支持 反对

使用道具 举报

cai718li*

中将

Rank: 9Rank: 9Rank: 9

133

主题

2117

帖子

2万

积分

优秀版主论坛贡献推广达人可爱天使
8#
发表于 2013-1-29 18:26:13 | 只看该作者
楼上的不错。支持一下。
回复 支持 反对

使用道具 举报

い藍色兲空づ

六级士官

Rank: 4

2

主题

151

帖子

1649

积分
9#
发表于 2013-2-4 02:11:11 | 只看该作者

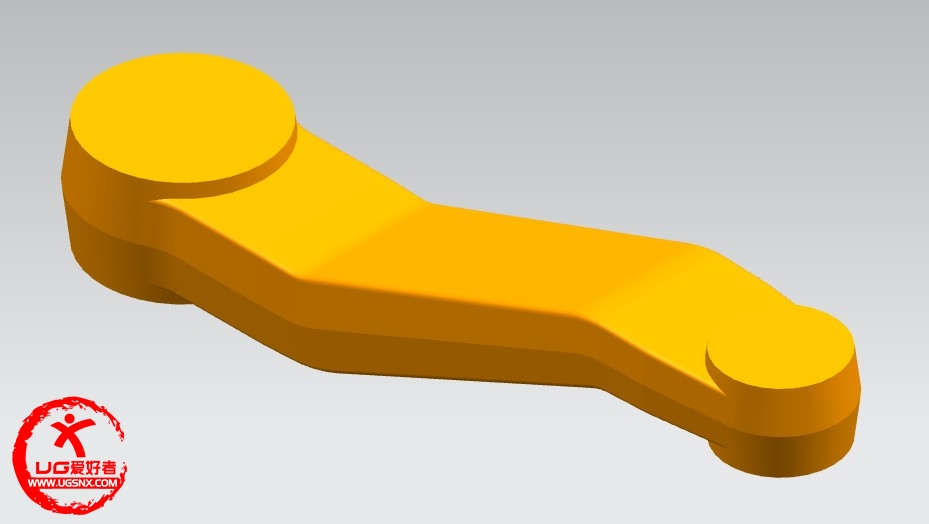

楼主是不是要这个效果？？请各位指导


30.prt(434.5KB)
回复 支持 反对

使用道具 举报
