UG10.0求大神帮我做个图。

xinsheng3310 · 发表于 2017-9-22 00:46:07

求助，如题，求大神帮我做个模型，要带参数的。图纸下发。求高手支招，小弟不胜感激。

补充内容 (2017-9-22 14:17):
这个是朋友发过来的图片。看起来是有些费劲。望大家海涵。

补充内容 (2017-9-22 14:19):

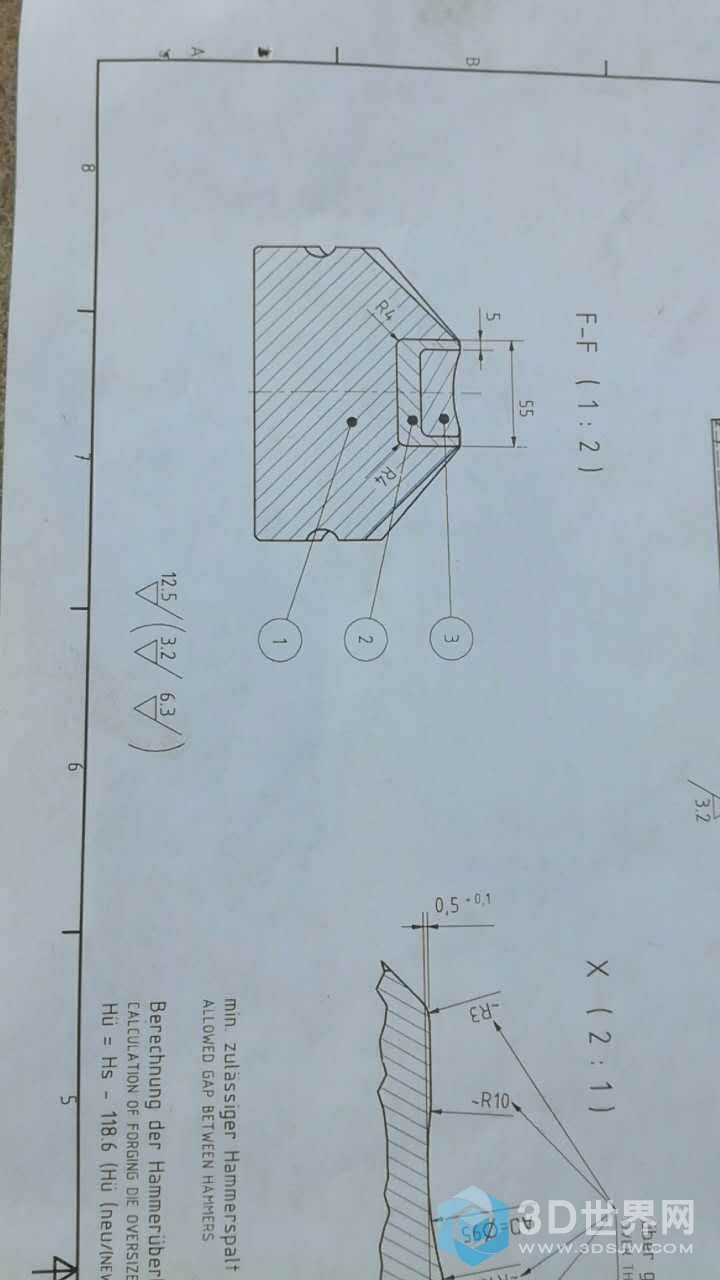

图片在楼下已经上传了。有个概览图尺寸不清晰。视图位置能看清楚。概览图中没有的那张是单独的一页。希望大家能给予帮助。感激不尽。

a2660507346 · 发表于 2017-9-22 09:19:08

起码上个图吧

hyjx* · 发表于 2017-9-22 09:25:20

图呢？回复可见？

魔剑* · 发表于 2017-9-22 09:48:53

图呢？把图发上来。

xinsheng3310 · 发表于 2017-9-22 10:45:19

上图了大神看看

xinsheng3310 · 发表于 2017-9-22 10:46:04

魔剑发表于 2017-9-22 09:48
图呢？把图发上来。

昨天添加附件竟然没上去。下面上传了请大神给看看。谢谢

xinsheng3310 · 发表于 2017-9-22 10:46:29

hyjx 发表于 2017-9-22 09:25
图呢？回复可见？

昨天添加附件竟然没上去。下面上传了请大神给看看。谢谢

xinsheng3310 · 发表于 2017-9-22 10:46:51

a2660507346 发表于 2017-9-22 09:19
起码上个图吧

昨天添加附件竟然没上去。下面上传了请大神给看看。谢谢

盗亦道2017 · 发表于 2017-9-22 13:51:03

你没有高清的拍个整张图纸啊，分拍你每张的分区拍上啊方便别人看图啊

夕阳夕阳 · 发表于 2017-9-22 14:10:29

什么图
