标题: UGNX建模图文教程系列-2

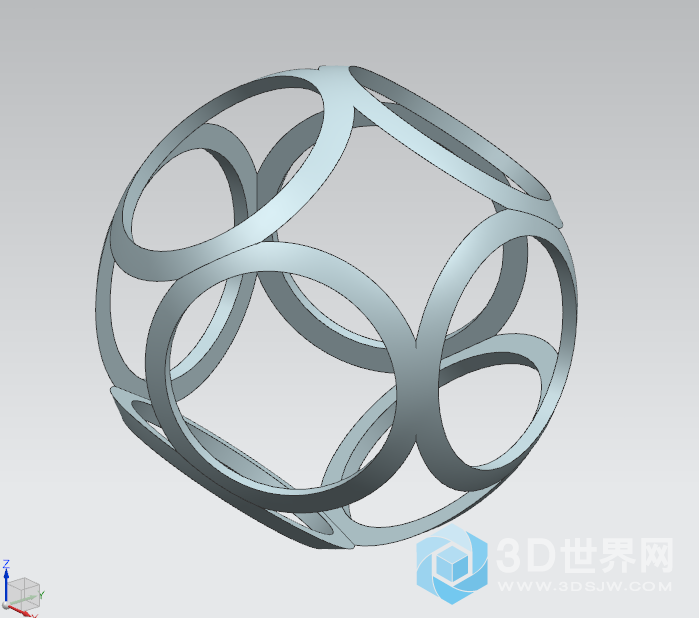

今天给大家分享下图所示案例，教程不是全参的，大家自己可以尝试进行全参建模[attach]310136[/attach]

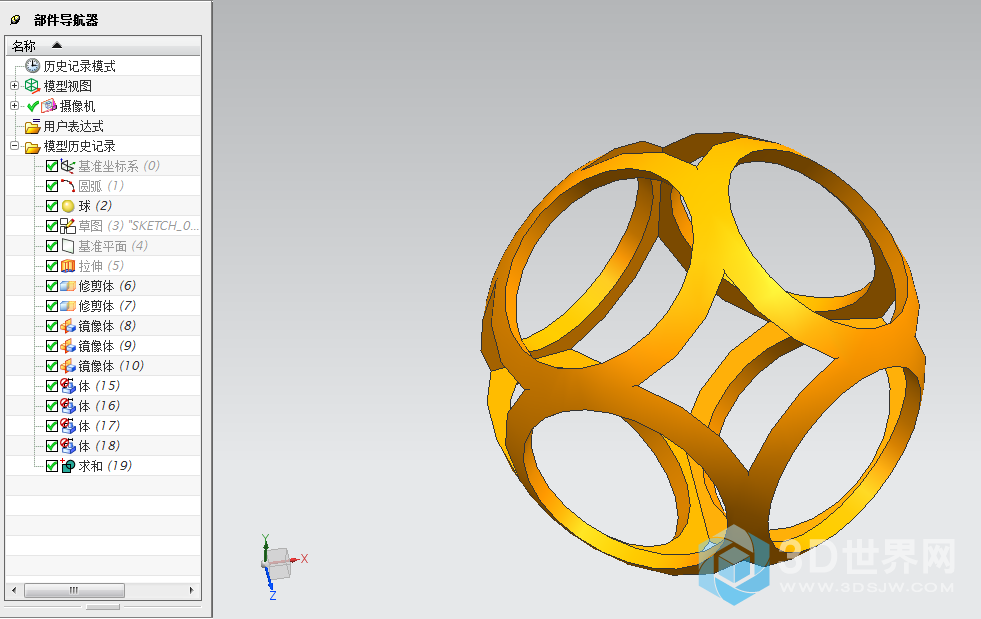

[attach]310137[/attach]
1.我们先建一个直径为2的球体
[attach]310138[/attach]
2.找一个基准面绘制上图所示草图，左右对称，红圈内的尺寸是必须标对的，参考线中心放置在坐标原点，剩下的尺寸可以随意
[attach]310139[/attach]
3.创建一个基准面，用两条直线的方法创建。
[attach]310140[/attach]
4.在基准面上绘制两个圆，内部的直径为1必须标正确，外面的随意，稍微大一些即可
[attach]310141[/attach]
5.拉伸与球求交
[attach]310142[/attach]
[attach]310143[/attach]
6.做镜像
[attach]310144[/attach]
7.旋转复制，旋转中心在圆心，可以先把手板放坐标原点后再进行旋转复制操作
[attach]310145[/attach]
8.求合
[attach]310146[/attach]
完成

结果文件：[attach]310148[/attach]
