CATIA复合材料可制造性分析
[打印本页]
作者:
whitejie
时间:
2015-6-19 10:58
标题:
CATIA复合材料可制造性分析

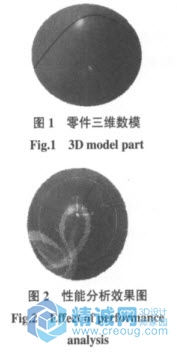

以飞机双曲面罩为例,该零件的制造设计时,首先是对曲面进行提取,定义铺层,根据设计定义的信息,对铺层进行可制造性分析。
在这个环节中,seed point warp 和weft分别模拟纤维在X和Y方向的走向,实际做过可制造性的朋友可能会知道,在分析结果里面会有红色、蓝色和黄色的区域。这跟预设定的纤维形变量有关。红色区域通常是纤维偏移量超过阈值,黄色根据样件实际情况为待接受区域,蓝色为制造性优良的区域。对于红色区域,我们可以采用一定的剪口,再网格离散化。
(20.61 KB, 下载次数: 36)
下载附件
2015-6-19 09:43 上传
