作者: 风云若落 时间: 2015-9-5 21:54
标题: xgn15-12箱变来了（求精）

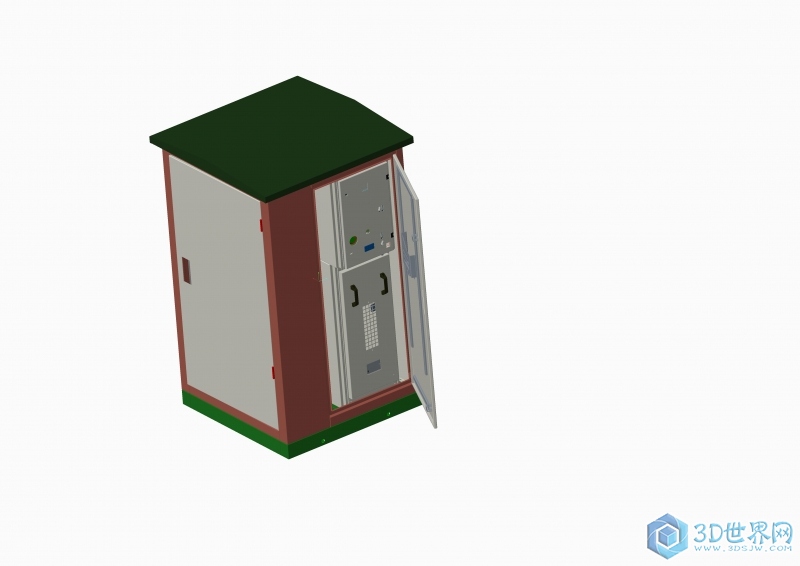

xgn15-12箱式开关来了.
XGN15-12型户内交流高压六氟化硫环网开关设备是国家电力公司委托龙源电力研究所研制开发的新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、
适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠等特点。

XGN15-12高压环网柜● 结构特点

该柜由母线室、三工位负荷开关室（或断路器室）、电缆室、操动机构、联锁机构和低压控制室以及测量或计量回路等部分组成。

各隔室用钢板分隔可避免故障部位影响到邻室。

XGN15-12高压环网柜● 主要技术参数，XGN15-12高压环网柜★以负荷开关为主开关的负荷开关柜额定参数见下表

序号名称单位数据
1 　额定电压 kV 12
2 　主母线额定电流 A 630
3 　额定电流 A 630
4 　额定频率 Hz 50
5 　额定短时耐受电流 kA 20
6 　额定短路持续时间 s 4
7 　额定峰值耐受电流 kA 50
8 　额定短路关合电流 kA 50
9 　额定有功负载开断电流 A 630
10 额定闭环开断电流 A 630
11 　额定电缆充电开断电流 A 10
12 　接地开关额定短时耐受电流 kA 20
13 　接地开关额定短路持续时间 s 4
14 　接地开关额定峰值耐受电流 kA 50
15 额定绝缘水平　额定雷电冲击耐受电压（峰值）　相间，相对地 kV 75
　　1min工频耐受电压（有效值）　相间，相对地 42
16 　机械寿命（负荷开关）次 5000
　机械寿命（接地开关） 2000
17 　辅助回路1min工频耐受电压 kV 2
18 　SF6气体额定压力(20℃表压) MPa 0.04±0.005
19 　SF6气体年泄漏率 ≤1%
20 　防护等级 IP3X
装配零件的总数XGN15-12零件总个数超过120个，申请加精
