2.3 拉伸壁特征
      拉伸壁是草绘壁的侧截面，并使其拉伸出一定长度。它可以是第一壁(设计中的第一个壁)，也可以是从属于主要壁的后续壁。
可使用“拉伸”工具创建以下特征：
•  分离的拉伸壁
•  钣金件切口，这些切口从钣金件壁移除实体材料，并垂直于驱动曲面、偏移曲面或者同时垂直于二者
•  实体切口，这些切口从钣金件壁移除实体材料，并垂直于草绘平面
•  面组
•  曲面修剪

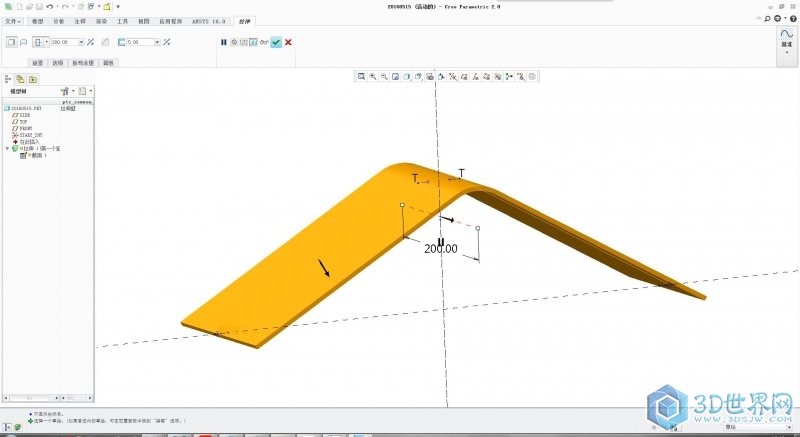

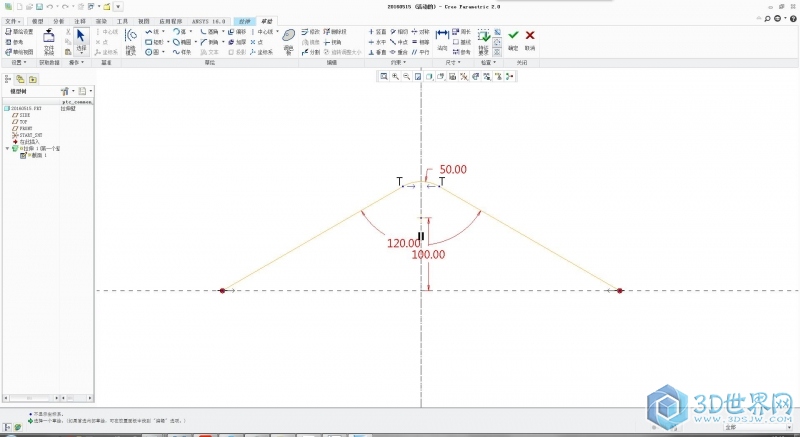

      先上两个图看看什么是拉伸壁。



2.3.1 拉伸壁特征命令

      在钣金件设计中，“拉伸”(Extrude) 用户界面由命令、选项卡和快捷菜单组成。要访问“拉伸”工具，单击“模型”(Model) >“拉伸”(Extrude)。
1）.命令
      先说命令吧，在拉伸这里面有很多很多命令，并不是简简单单的拉伸或者裁剪的。上图，

      这个图片里面，将所有的拉伸里面的命令都给整理出来了。我们会发现，拉伸跟建模的拉伸有了一定的区别吧。
2）. 四个单一选项

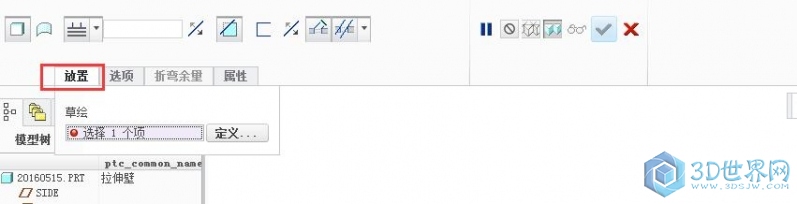

     a•  “放置”(Placement) – 在收集器中显示选定截面。单击“定义”(Define) 可草绘新截面。单击“编辑”(Edit) 可更改现有截面，放置就是普通的放置，就是找那个草绘面。

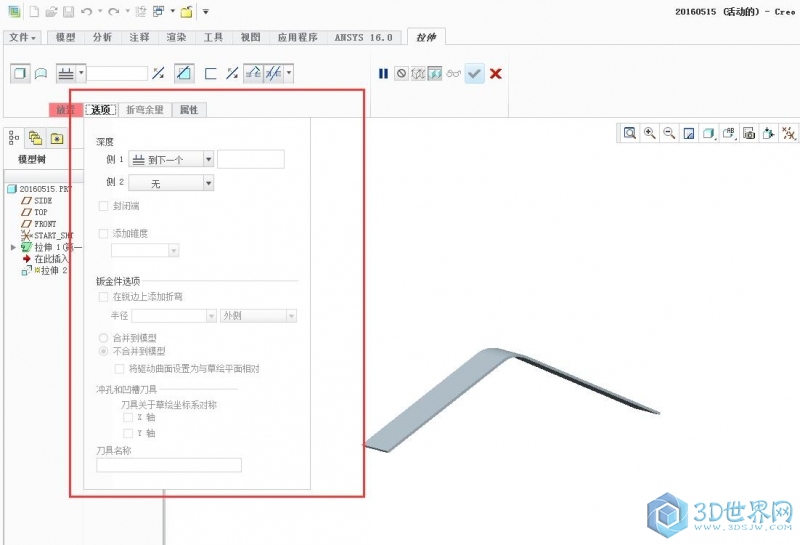

     b•  选项 (Options) - 显示下列选项：
○   深度 (Depth) – 显示“侧 1”(Side 1) 和“侧 2”(Side 2) 的深度选项，具体如下：
    ◆   对称 (Symmetric) - 在草绘平面两侧的每一方向上按指定深度值的一半拉伸截面。
    ◆   到选定项 (To Selected) - 在指定参考的第一方向上将截面拉伸到实体几何的选定点、曲线、平面或曲面。
    ◆   盲孔 (Blind) - 自草绘平面以指定值拉伸截面。

○   下列附加深度选项仅适用于第二个分离的拉伸壁：
    ◆   穿过所有 (Through All) - 在第一方向上拉伸截面与所有曲面相交。
    ◆   到下一个 (To Next) - 在第一方向上将截面拉伸至下一个曲面。
    ◆   穿至 (Through Until) - 在第一方向上拉伸截面与选定曲面相交。

○   封闭端 (Capped ends) – 仅适用于面组。在两侧封闭面组。
○   “添加锥度”(Add taper) - 使拉伸壁或曲面成锥形。
○   “钣金件选项”(Sheetmetal options) - 适用于分离的拉伸壁。选项如下：
    ◆   “在锐边上添加折弯”(Add bends on sharp edges) - 对锐边进行倒圆角。设置半径值和半径的标注形式。
    ◆   “将驱动曲面设置为与草绘平面相对”(Set driving surface opposite sketch plane) – 使钣金件壁的驱动曲面反向。当壁不是第一壁时使用此选项。
    ◆   “合并到模型”(Merge to model) - 将壁几何合并到设计中的现有壁。“保留合并边”(Keep merged edges) - 不将壁边与现有壁边进行合并。

   这里选项的东西很多很多。需要大家慢慢来学习。今天我们就写到这里，明天我们继续来讲解拉伸壁。
