nx10.0加工装夹图

顾老总

在日常编程中，程序编制完成，还要创建加工装夹示意图，以指导现场人员定位工件及设定机床加工坐标系原点。以前的操作模式是手工创建图纸（首先进入制图环境，新建图纸页，添加视图，标注尺寸与注释），或者是利用外挂程序来快速创建图纸。


在NX10.0的GC工具箱中提供“加工装夹图”，主要实现以下功能：
Ø 自动生成装夹图纸
Ø 自动添加俯视图和前视图
Ø 在俯视图标注X/Y方向总长
Ø 在前视图标注Z零点位置及工件高度
Ø 自动调整视图大小及位置

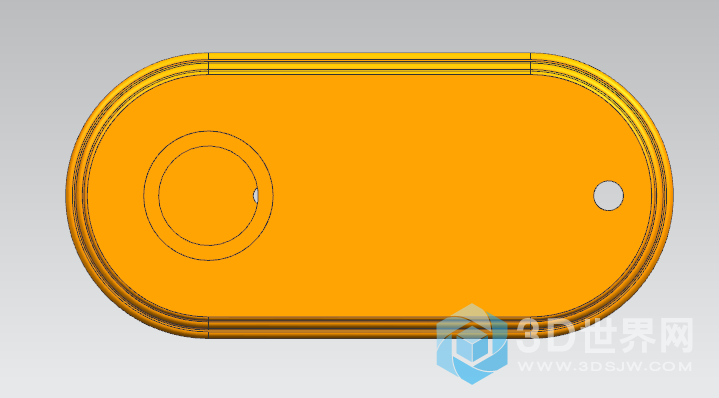

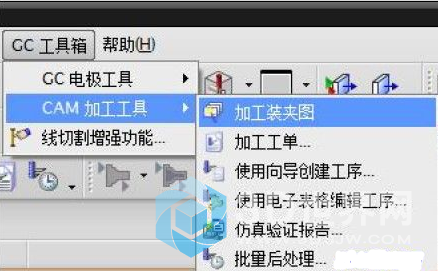

GC工具箱—CAM加工工具—加工装夹图：

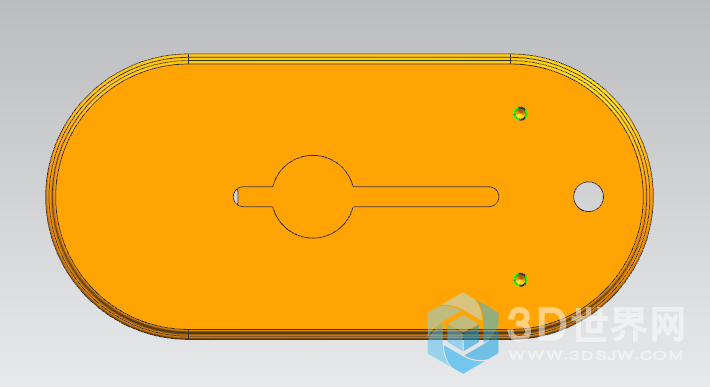

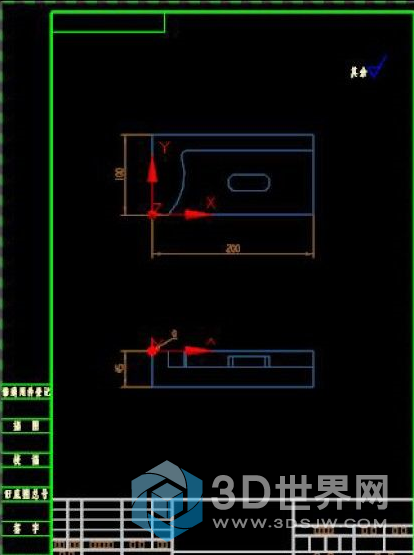

当工件加工坐标系设定完成，即可应用“加工装夹图”，系统自动在制图环境下生成装夹图纸，如下图，建议在程序编制结束再出装夹图。

加工装夹图使用加工装夹图，必须满足下列条件：
Ø 在加工环境下，且建议是软件中文环境
Ø MCS加工坐标系设定完成

天文*

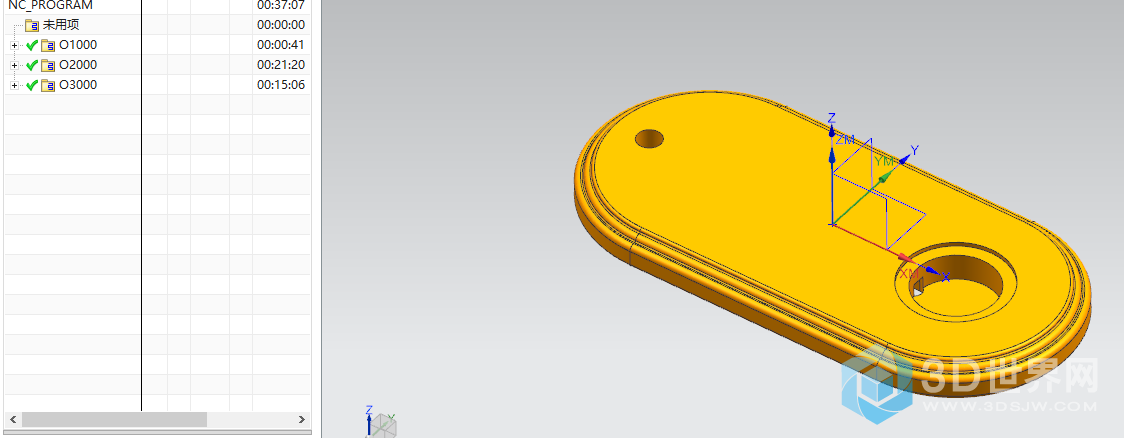

问一下，比如一个文件里面有两个以上的工序（如正反面），加工装夹图，怎么不能分别显示加工坐标位置，只能出一个在绝对坐标那个图，出几次都不行，一直是一样的图。我的是NX11.0和NX2007，一直改不过来，求解答。
