UG造型-复杂螺杆难度很大

申诉书通过 · 发表于 2017-4-19 13:49:40

各位造型大神

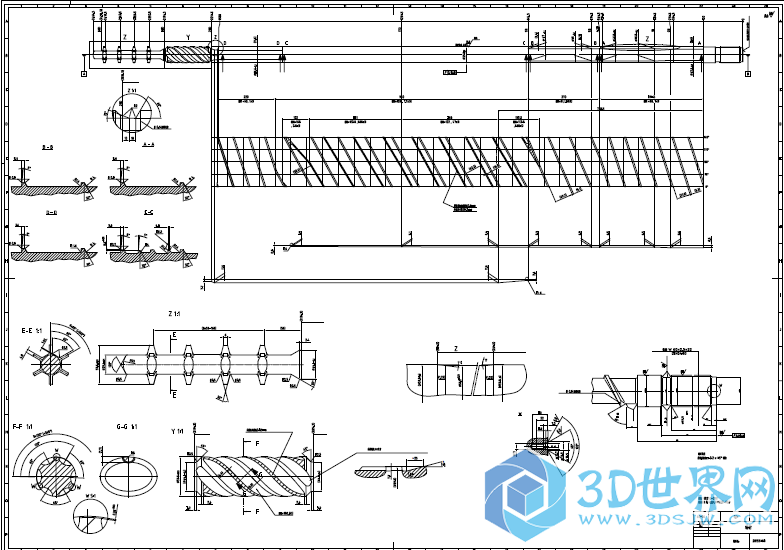

图片中的是注塑机的螺杆，其中螺旋比较复杂，主要是底径，螺距还有副牙，小弟确实需要各的帮助
如果图片中的尺寸看不清，麻烦加一下我的QQ920493800，附件上传受限

请大神们伸出援手，看到的3D是别人随意做了一个类似形状的，里面没有步骤，其中很多细节都不是按照图纸做的，所以不能使用；

申诉书通过 · 发表于 2017-6-4 09:15:50

hongyepp 发表于 2017-4-21 16:42

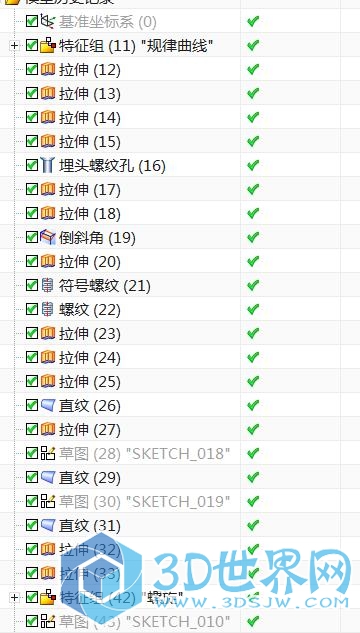

终于画好了，花了我一个下午时间。

能把3D带参数的给我吗

hongyepp* · 发表于 2017-4-21 16:42:38

终于画好了，花了我一个下午时间。

hongyepp* · 发表于 2017-4-19 15:34:40

图片太大就穿百度网盘

申诉书通过 · 发表于 2017-4-19 16:59:42

hongyepp 发表于 2017-4-19 15:34
图片太大就穿百度网盘

忘记还有百度云了，不好意思
下面是百度云地址，老师帮我看下，感谢！！
http://pan.baidu.com/s/1o8qI0dW

下面是朋友画的，但是尺寸方面及步骤不是很全面
http://pan.baidu.com/s/1qXSrPUW

柳园花匠* · 发表于 2017-4-19 17:06:04

这个图并不难画，只是尺寸数量放大也看不清楚。

申诉书通过 · 发表于 2017-4-20 08:27:07

柳园花匠发表于 2017-4-19 17:06
这个图并不难画，只是尺寸数量放大也看不清楚。

您下载了PDF文件图纸了吗，文件里面还是清楚的，只是图纸画的比较详细，可能有些尺寸可能有点小，你能帮画一下吗，尺寸看不清就估计一下，主要学习思路

hongyepp* · 发表于 2017-4-21 16:44:16

累死我了

yzxjx33 · 发表于 2018-12-1 21:58:52

6666666

烦恼的新手 · 发表于 2022-1-10 20:31:43

楼主在吗
